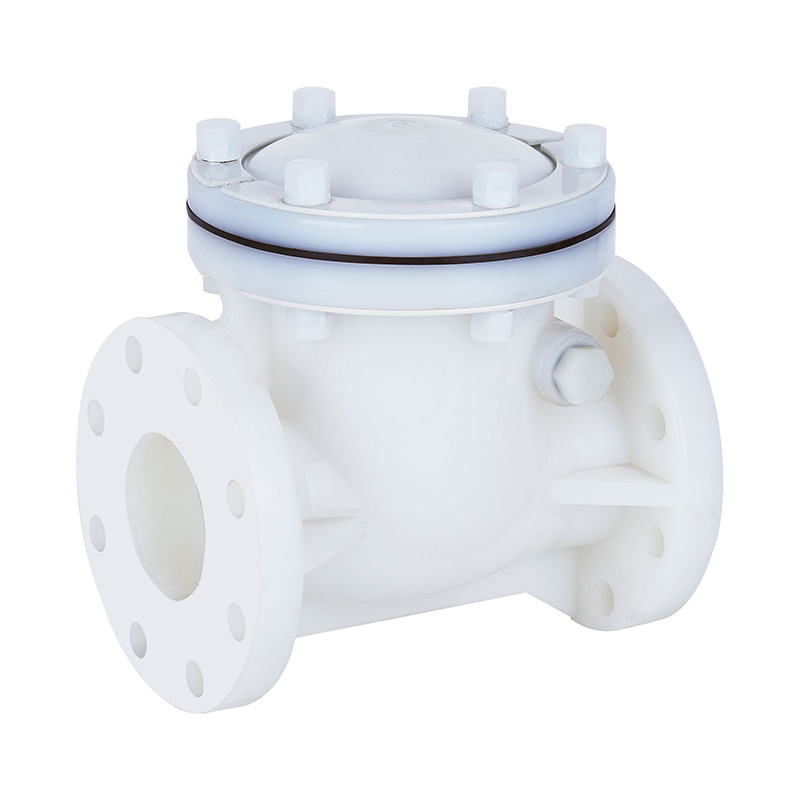

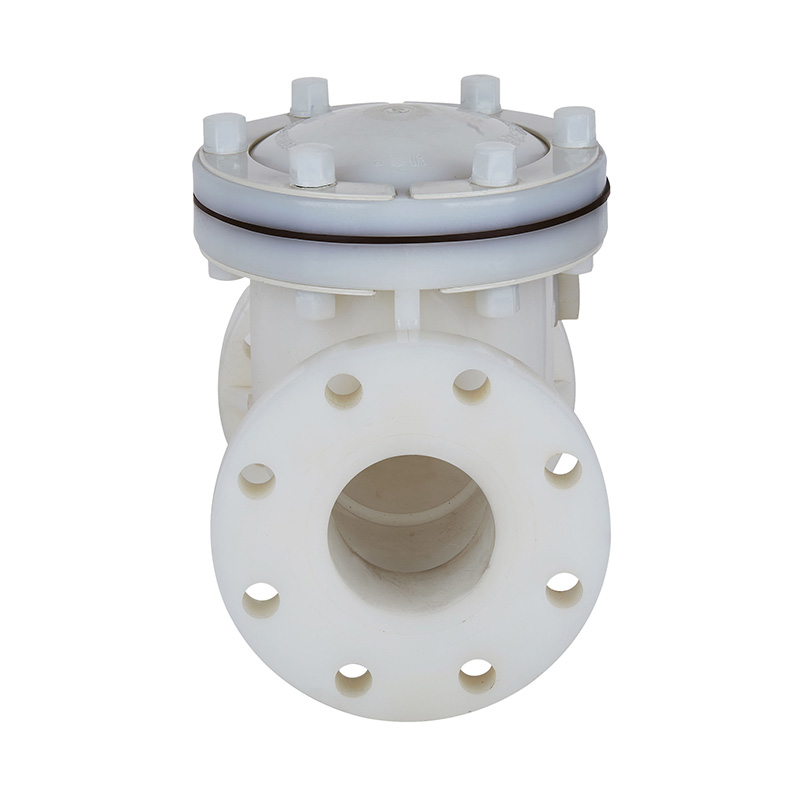

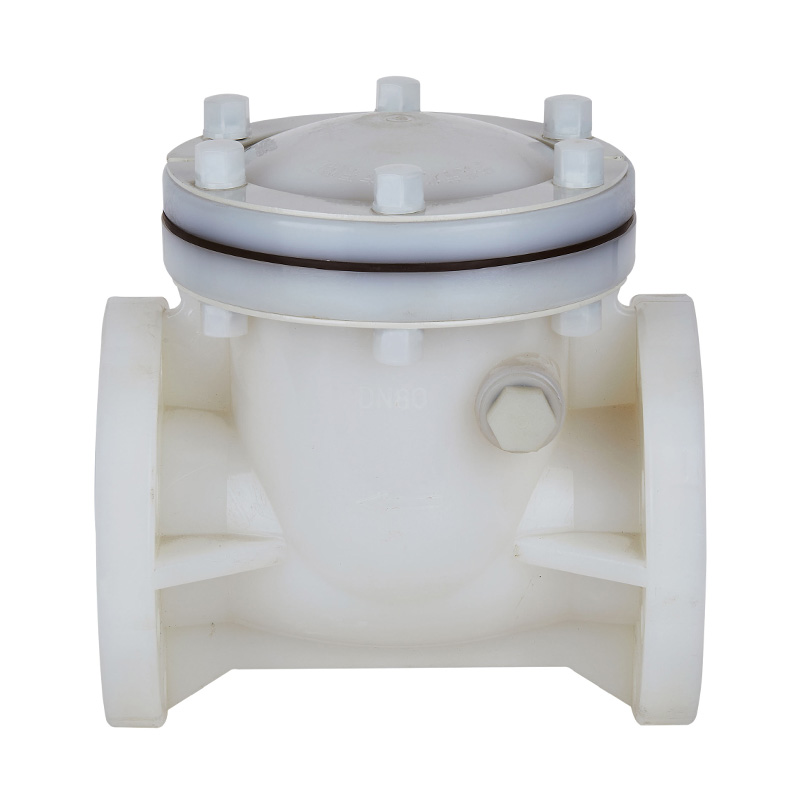

PVDF H44F-10F nepovratni ventil tipa DN15-300 1/2"-12" ANSI standard

PVDF okretni nepovratni ventil Wafer Style DN15–DN300 Industrijski sanitarni plastični nepovratni ventil ANSI standard
Savjet: plastični povratni ventil
Podrijetlo: Kina
Marka: KXPV
Model: H44F-10F
Primjena: Općenito
Temperatura medija: srednja, ambijentalna
Napajanje: ručno
Medij: Kiselina
Veličina priključka: DN15–DN300
Struktura: povratni ventil
Naziv proizvoda: Vafer povratni ventil
Boja: Bijela
Pakiranje: karton
Vrijeme isporuke: 7 dana
Minimalna količina za narudžbu: 1 komad

Vlačna klasa: 1.0Mpa(10bar)

Strukturne značajke proizvoda

1. Sprječava povratni tok tekućine, štiteći pumpe i drugu opremu.
2. Kao nepovratni ventil konzolnog tipa stvara minimalan otpor tekućini.
3. Izrađen od potpuno plastičnih materijala koji nudi izvrsnu otpornost na koroziju na kisele, alkalne i druge korozivne tekućine.
4. Tijelo ventila može se ukloniti iz cjevovoda, a poklopac ventila može se otvoriti za unutarnju inspekciju i održavanje.

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela
br. Ime Materijal Kol.
PVC-C PVC-U PVDF PPH FRPP
1 Tijelo PVC-C PVC-U PVDF PPH FRPP 1
2 poklopac motora PVC-C PVC-U PVDF PPH FRPP 1
3 Brtvena guma FPM EPDM FPM EPDM 1
4 vrata PVC-C PVC-U PVDF PPH FRPP 1
5 Vijaka za pričvršćivanje PVC-C PVC-U PVDF PPH FRPP 1
6 Rocker PVC-C PVC-U PVDF PPH FRPP 1
7 Vijak Čelik SS čelik Čelik 6-16 (prikaz, ostalo).
8 Klipnjača PVC-C PVC-U PVDF PPH FRPP 1
9 Matica Čelik SS čelik Čelik 6-32 (prikaz, ostalo).
10 ploča Čelik SS čelik Čelik 1

Popis dimenzija

Specifikacija d(mm) D (mm) L (mm) b (mm) n-Φ (mm)
1/2" (15) 60 115 160 18 4-Φ16
3/4"(20) 70 115 160 18 4-Φ16
1"(25) 79 115 160 18 4-Φ16
1½" (40) 98 145 170 20 4-Φ16
2"(50) 121 160 200 21 4-Φ19
2½" (65) 140 180 240 25 4-Φ19
3" (80) 152 197 265 26 8-Φ19
4"(100) 191 215 300 26 8-Φ19
5" (125) 216 250 350 30 8-Φ22
6" (150) 241 280 400 30 8-Φ22
8" (200) 299 340 500 30 8-Φ22
10" (250) 362 390 575 38 12-Φ25
