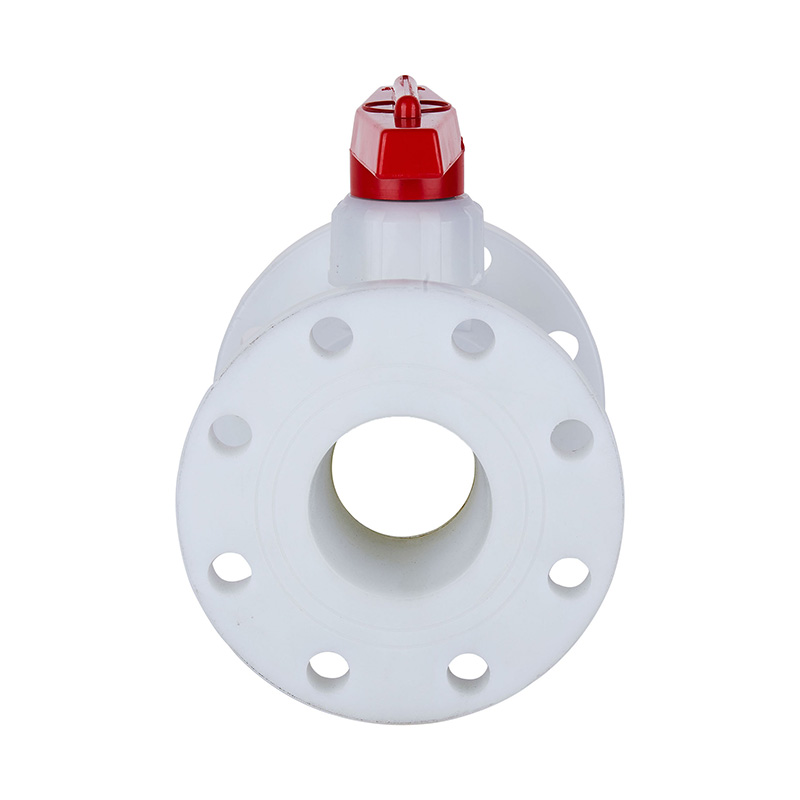

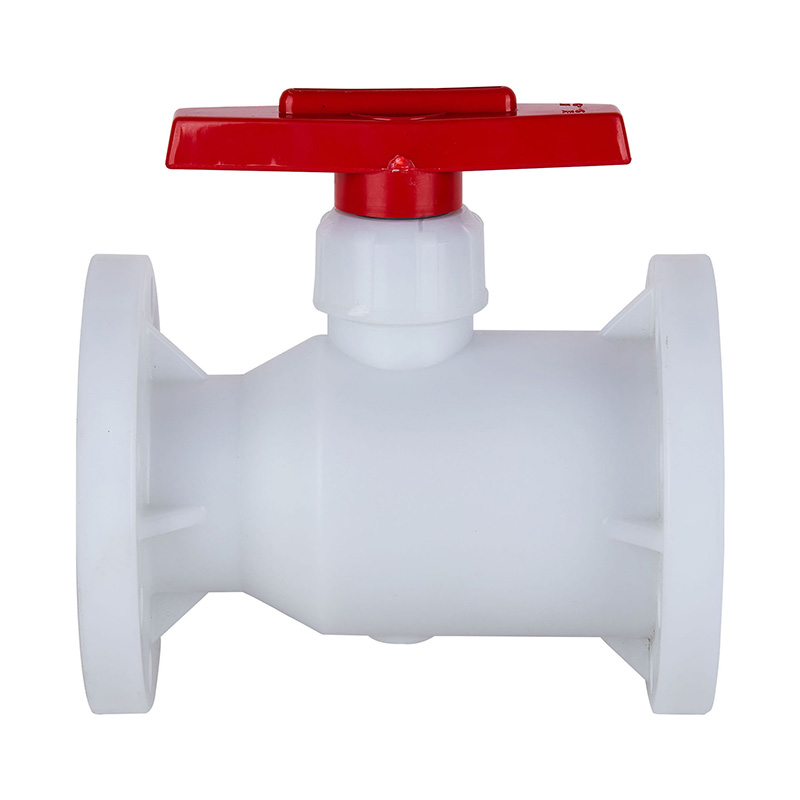

FRPP kuglasti ventil s prirubnicom DN15-300

FRPP kuglasti ventil s prirubnicom DN15-300

FRPP/Rpp Bodily Form DN15-DN100 kuglasti ventil ravnog tipa, visokotemperaturna plastična prirubnica, fiksni kuglasti ventil za industrijsku upotrebu vode

BROJ modela: Q41F-10S

Materijal: Plastika

Oblik spoja: prirubnica

Način vožnje: Ručni

Nazivni pritisak: 10 kg

Kanal: Prolazni tip

Struktura: Fiksni kuglasti ventil

Funkcija: premosni ventil

Temperatura: Visoka temperatura

Primjena: industrijska uporaba, industrijska uporaba vode

Specifikacija: DN15-DN100

Podrijetlo: Beilun Ningbo Kina

HS kod: 8481804090

0086 180 6712 3173 Kontaktirajte nas
PREV：CPVC kuglasti ventil s pužnim zupčanikom DN25-DN1000
NEXT：PPH kuglasti ventil s prirubnicom DN15-300
  • Opis
  • Dodatne informacije
  • Glavne strukturne značajke

    1. Kuglasti ventil serije inženjerske plastike usvaja FRPP, PVDF, CPVC, UPVC, PPH itd. termoplastičnu plastiku otpornu na koroziju koja je nastala u jednom injekcijskom prešanju i ima snažnu sposobnost otpornosti na koroziju.

    2. Pouzdana brtva, mali moment otvaranja i zatvaranja Moment otvaranja i zatvaranja.

    3. Mali otpor tekućine, brzo otvaranje/zatvaranje.

    4. Jednostavna struktura, prekrasan izgled.

    Popis vezan za temperaturu aplikacije

    Materijal Srednja temperatura°C Materijal Srednja temperatura°C
    CPVC -20 ℃ ~ 95 ℃ PPH -20 ℃ ~ 110 ℃
    UPVC -0℃~ 65℃ PVDF -40 ℃ ~ 150 ℃
    FRPP -14 ℃ ~ 90 ℃

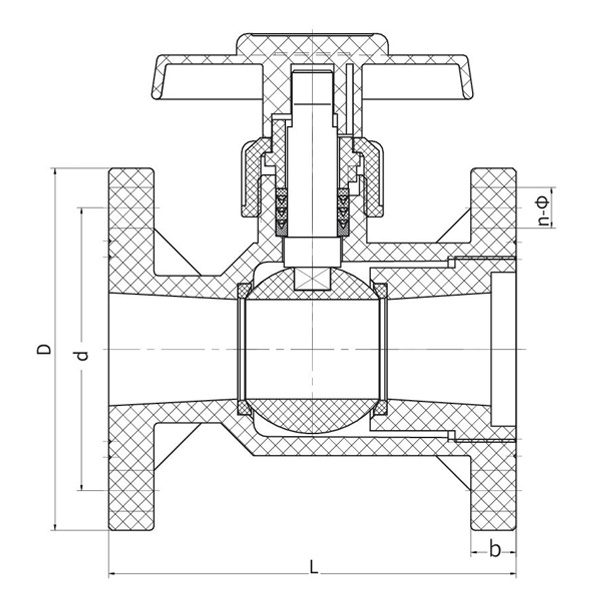

    Detaljni crtež kuglastog ventila u obliku tijela

    Tablica materijala dijela

    Ne. Ime Materijal
    1 Ručka Aluminijska legura
    2 Pričvrsna matica FRPP、PVDF、UPVC、CPVC、PPH
    3 Unutarnji čep FRPP、PVDF、UPVC、CPVC、PPH
    4 stabljika FRPP、PVDF、UPVC、CPVC、PPH
    5 Brtva vretena PTFE
    6 Zatvorena lopta PTFE
    7 Seal sjedište FRPP、PVDF、UPVC、CPVC、PPH
    8 Lopta FRPP、PVDF、UPVC、CPVC、PPH
    9 Tijelo FRPP、PVDF、UPVC、CPVC、PPH

    Popis dimenzija

    DN (mm)

    D1

    D

    L

    h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1")

    120

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25

Pregled gledanja
FRPP kuglasti ventil s prirubnicom DN15-300

Nositi svoj san u svijet Kvaliteta je život

Mi smo vodeća tvrtka u ovom području, pružamo specifična rješenja za svakog našeg kupca
Kuglasti ventil je vrsta ventila koji koristi šuplju, perforiranu i zakretnu kuglu za kontrolu protoka tekućine ili plina. Kugla je obično izrađena od metala i ima rupu izbušenu kroz nju, koja je poravnata s protokom tekućine kada je ventil otvoren, a okomita je na protok kada je ventil zatvoren. Kuglasti ventili se često koriste u industrijskim postavkama, kao iu cjevovodima za vodovod i prirodni plin. Jednostavni su za rukovanje i mogu se koristiti i za kontrolu uključivanja/isključivanja i za prigušivanje. Puni i smanjeni provrt dvije su uobičajene vrste kuglastih ventila.
Kuglasti ventili s utičnicom, kuglasti ventili s prirubnicom i kuglasti ventili s pužnim zupčanicima su sve vrste kuglastih ventila koji se koriste za specifične primjene.
A utičnica kuglasti ventil je vrsta kuglastog ventila koji ima utičnicu. Ova vrsta spoja obično se koristi za cijevi manjeg promjera i omogućuje jednostavnu ugradnju i uklanjanje ventila.
A kuglasti ventil s prirubnicom je vrsta kuglastog ventila koji ima prirubnički spoj. Ova vrsta priključka obično se koristi za cijevi većeg promjera i omogućuje jednostavnu ugradnju i uklanjanje ventila. Također omogućuje bolje brtvljenje i može podnijeti viši tlak i temperaturu u usporedbi s utičnicom.
A kuglasti ventil s pužnim zupčanikom je vrsta kuglastog ventila koji se pokreće pužnim pogonom. To omogućuje preciznu kontrolu položaja ventila i obično se koristi u primjenama gdje je precizna kontrola važna, kao što je kontrola industrijskog procesa. Pogon pužnog prijenosnika može biti ručni ili motorni.
Svi ovi ventili imaju unutarnju kuglu koja se okreće kako bi kontrolirala protok tekućine kroz cijev, a mogu se koristiti za zatvaranje ili regulaciju protoka tekućine ili plina.
