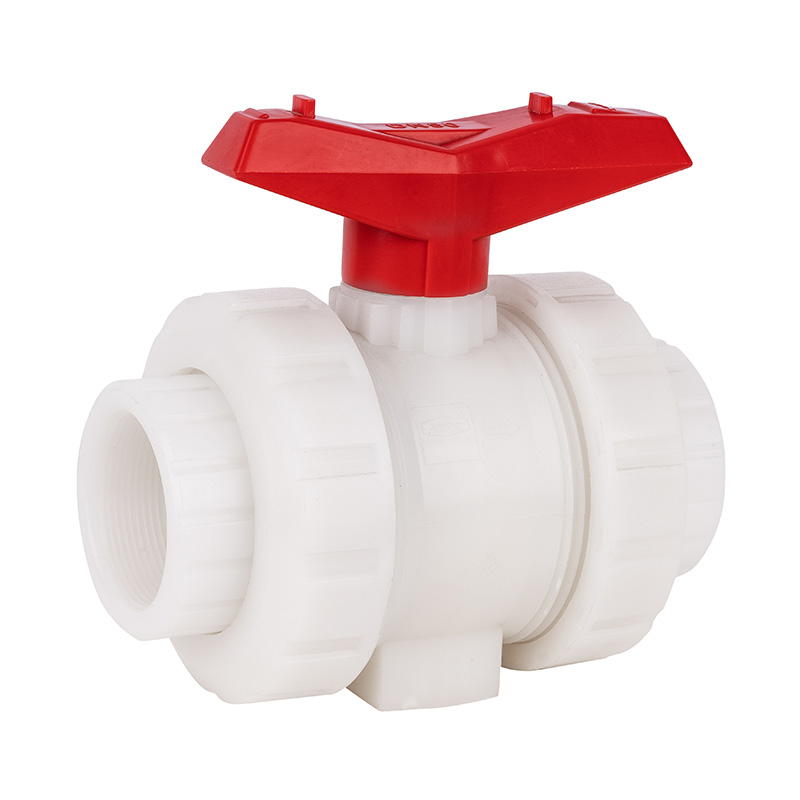

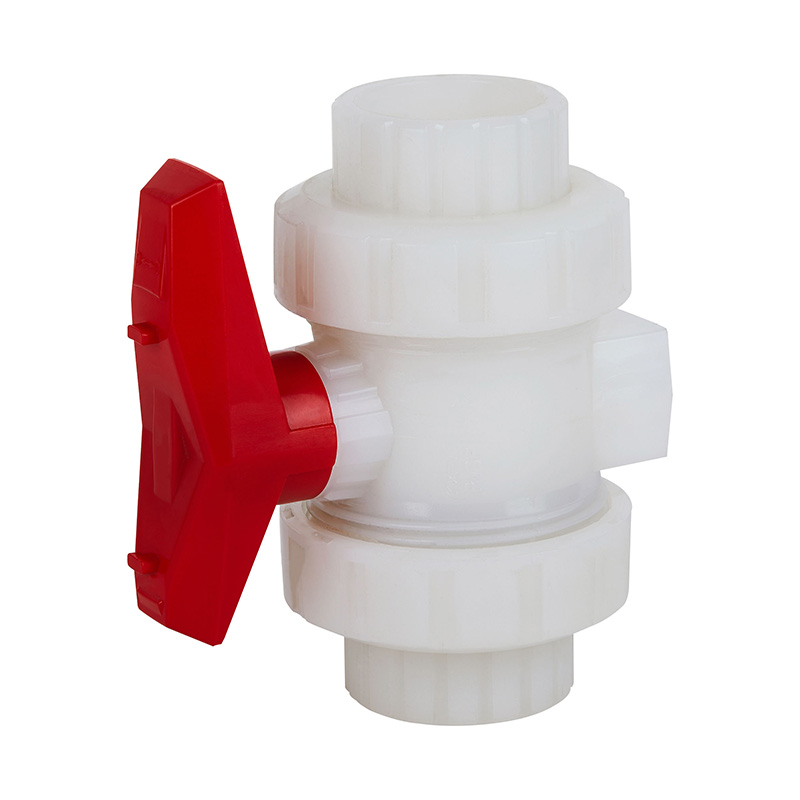

PVDF Q61F-10F kuglasti ventil DN15-100 GB Standard

Bijeli 20 mm-110 mm visokotemperaturni super izdržljivi standardni PVDF kuglasti ventil s dvostrukom utičnicom 1.0-1.6Mpa ISO STD standardni industrijski plastični ventil
Broj modela: Q61F-10F, Q11F-10F
Tip: KUGLASTI VENTILI
Boja: Bijela
Primjena: Općenito
Materijal: Plastika
Temperatura medija: Visoka temperatura
Napajanje: ručno
Mediji: kiselina
Veličina priključka: DN15-100 1/2"-4" 20mm-110mm
Struktura: lopta
Naziv proizvoda: Socket Union kuglasti ventil
Materijal kućišta: PVDF
Veza: Union
Tlačna klasa: 1.0Mpa(10bar)
Pakiranje: standardna kartonska kutija
Standard dizajna: ISO STD
Materijal brtve: PTFE brtva
Vrijeme isporuke: 7 dana
MOQ: 1 komad

Strukturne značajke proizvoda

1. PTFE sjedište kuglastog ventila s dvostrukom spojnicom može se čvrsto namjestiti.
2. Dvostruki O-prstenovi pružaju dvostruku zaštitu od curenja.
3. Izuzetan izgled, glatka površina, fina obrada, puni dizajn.

Popis vezan za temperaturu aplikacije

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

Detaljni crtež sklopa kuglastog ventila s utičnicom

br. Ime Materijal
1 Ručka Materijal legure
2 Brtveni prsten EPDM,FPM
3 stabljika FRPP,PVDF,PVC-U,PVC-C,PPH
4 Lopta FRPP,PVDF,PVC-U,PVC-C,PPH
5 Brtveni prsten EPDM,FPM
6 Socket spajanje FRPP,PVDF,PVC-U,PVC-C,PPH
7 Pričvrsna matica FRPP,PVDF,PVC-U,PVC-C,PPH
8 Seal sjedište FRPP,PVDF,PVC-U,PVC-C,PPH
9 Zatvorena lopta PTFE
10 Tijelo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Brtveni prsten EPDM,FPM
12 Brtveni prsten EPDM,FPM

Popis dimenzija

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
