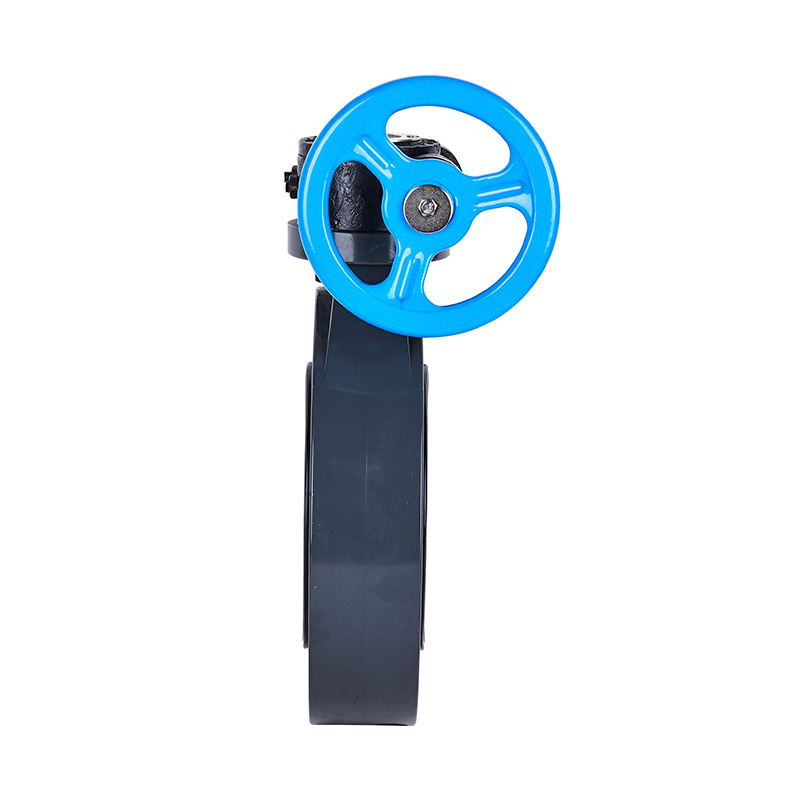

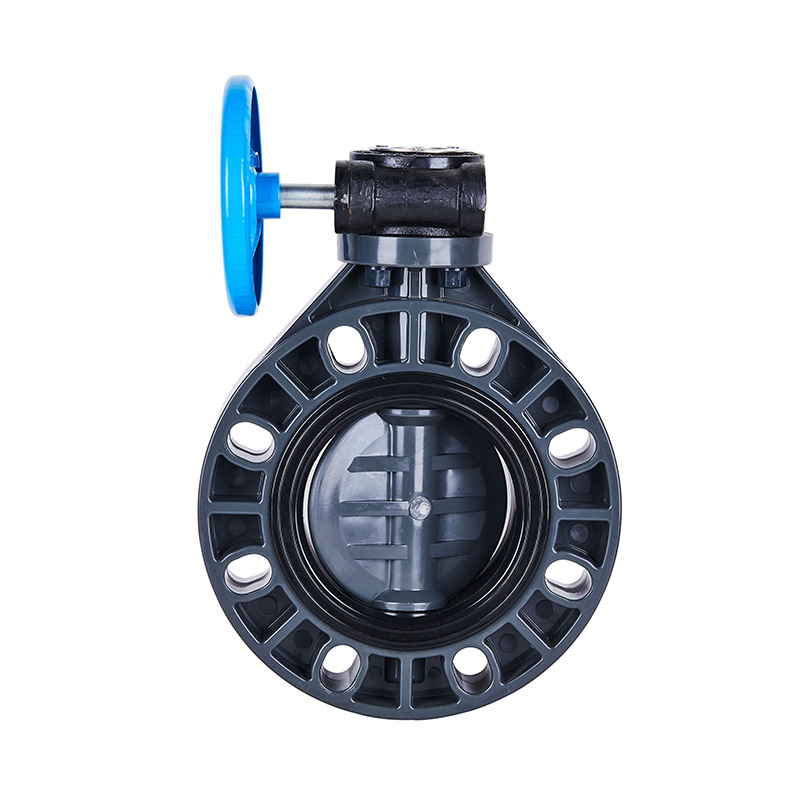

PVC-U D371X-10U leptir ventil s pužnim zupčanikom DN32-1000 GB Standard

Novi dolazak PVC-U leptir ventil s pužnim zupčanikom DN32-1000 Industrijski mehanički brtveni središnji plastični ventil
Broj modela: DN32-1000
Način vožnje: Ručni
Oblik veze: Wafer
Struktura: središnje brtvljenje
Vrsta brtve: prisilno zatvorena
Stabilna ventilacija: obično
Tlačna klasa: 1.0Mpa(10bar)
Radna temperatura: -5~45℃
Materijal brtvene površine: mekano brtvljeno
Primjena: industrijska uporaba, industrijska uporaba vode
Stablo ventila: čelik, nehrđajući čelik
Zaštitni znak: KXPV
Specifikacije: DN32-1000
Podrijetlo: Ningbo, Zhejiang

Strukturne značajke proizvoda
1. Ventil je malen i lagan, lako se rastavlja i popravlja i može se ugraditi u bilo kojem položaju.
2. Struktura je jednostavna i kompaktna, a radni moment je mali, a rotacija od 90° se brzo otvara.
3. Karakteristike protoka obično su ravne, a izvedba prilagodbe je dobra.

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

br.

jame

Materijal

1

Kotač lijevano željezo, aluminijska legura

2

Nosač pužnog zupčanika Čelik

3

Podaci japate Aluminij

4

Šesterokutni vijak Čelik, nehrđajući čelik

5

Poklopac pužnog prijenosnika lijevano željezo, aluminijska legura

6

Puni prijenosnik lijevano željezo, aluminijska legura

7

Granični vijak Čelik, nehrđajući čelik

8

stabljika Čelik, nehrđajući čelik

9

Dvoglavi klin Čelik, nehrđajući čelik

10

Šesterokutna matica Čelik, nehrđajući čelik

11

Brtvena guma EPDM,FPM
12 Ploča ventila FRPP,PVDF,PVC-C,PVC-U,PPH
13 Tijelo FRPP,PVDF,PVC-C,PVC-U,PPH

Detaljni nacrt sklopa leptir ventila tipa pužnog zupčanika

Tablica materijala dijela

NE

Naziv dijelova

Materijal

Kol.

1

Kotač lijevanog željeza

1

2

Puni prijenosnik lijevanog željeza

1

3

Pin Čelik

1

4

Šalica za orahe FRPP

4

5

Tijelo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ploča ventila FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Brtvena guma EPDM, FPM

1

8

stabljika Čelik, nehrđajući čelik

1

Popis dimenzija

DN (mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32 (11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40 (11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 (4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250 (10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300 (12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350 (14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400 (16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450 (18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500 (20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600 (24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700 (28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800 (32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000 (40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN (mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40 (11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80 (3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33,5
