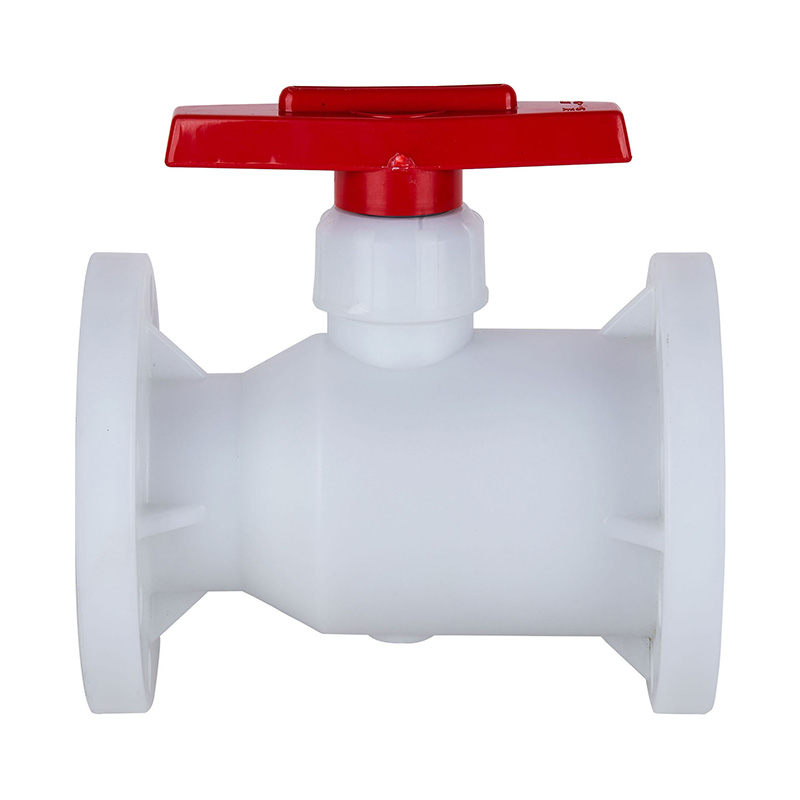

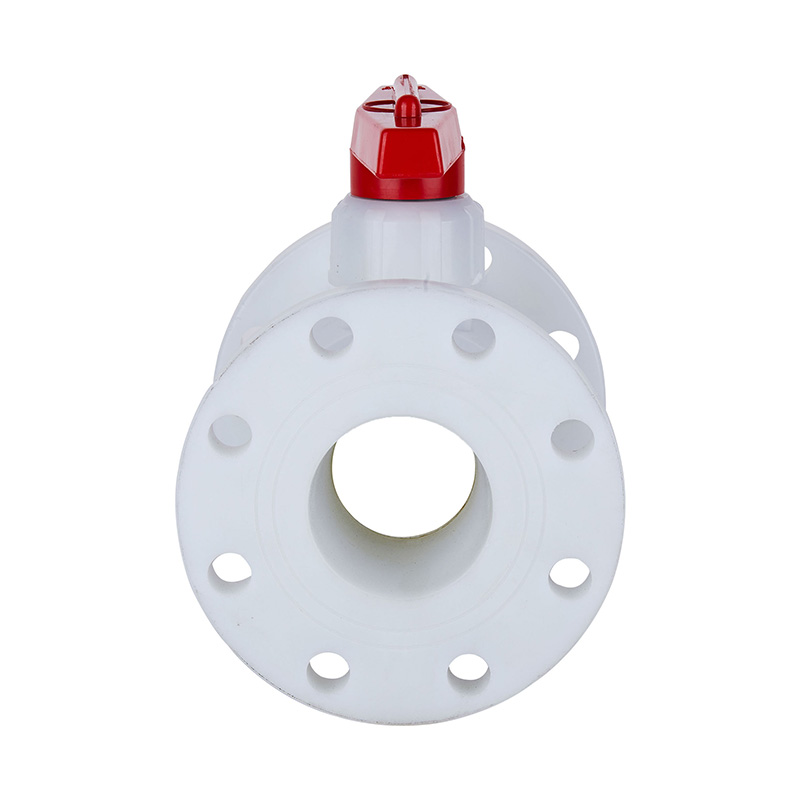

FRPP Q41F-10S kuglasti ventil s prirubnicom DN20-100 20A-100A JIS standard

FRPP/RPP tip DN20-100 kuglasti ventil, ravni prolazni, visokotemperaturni plastični fiksni kuglasti ventil s prirubnicom za industrijsku vodu, JIS standard
Model: Q41F-10S
Materijal: Plastika
Vrsta priključka: prirubnica
Način napajanja: Ručni
Nazivni pritisak: 10 kg
Prolaz: Ravno kroz
Struktura: Fiksni kuglasti ventil
Funkcija: premosni ventil
Temperatura: Visoka temperatura
Primjena: Industrijska uporaba, Vodna industrija
Veličina: DN20-100
Podrijetlo: Zhejiang, Ningbo
HS oznaka: 8481804090

Vlačna klasa: 1.0Mpa(10bar)

Strukturne značajke proizvoda

1. Kuglasti ventili serije inženjerske plastike izrađeni su od termoplastičnih materijala otpornih na koroziju kao što su FRPP, PVDF, PVC-C, PVC-U i PPH, formirani jednokratnim injekcijskim prešanjem, pružajući jaku otpornost na koroziju.
2. Pouzdano brtvljenje s niskim radnim momentom.
3. Nizak otpor tekućine i brzo otvaranje i zatvaranje.
4. Jednostavna struktura atraktivnog izgleda.

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Detaljan crtež kuglastog ventila u obliku tijela

Tablica materijala dijela

br. Ime Materijal
1 Ručka Materijal legure
2 Pričvrsna matica FRPP、PVDF、PVC-U、PVC-C、PPH
3 Prsten za lociranje FRPP、PVDF、PVC-U、PVC-C、PPH
4 stabljika FRPP、PVDF、PVC-U、PVC-C、PPH
5 stabljika brtva PTFE
6 Zatvorena lopta PTFE
7 Seal sjedište FRPP、PVDF、PVC-U、PVC-C、PPH
8 Lopta FRPP、PVDF、PVC-U、PVC-C、PPH
9 Tijelo FRPP、PVDF、PVC-U、PVC-C、PPH
Popis dimenzija

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 17 4 15
25 (1") 120 90 130 16 4 19
32 (1 1/4") 135 100 145 18 4 19
40 (1 1/2") 145 105 168 20 4 19
50 (2") 160 120 180 20 4 19
65 (2 1/2") 180 140 225 22 4 19
80 (3") 195 150 260 25 4 19
100 (4") 215 175 280 25 8 19
