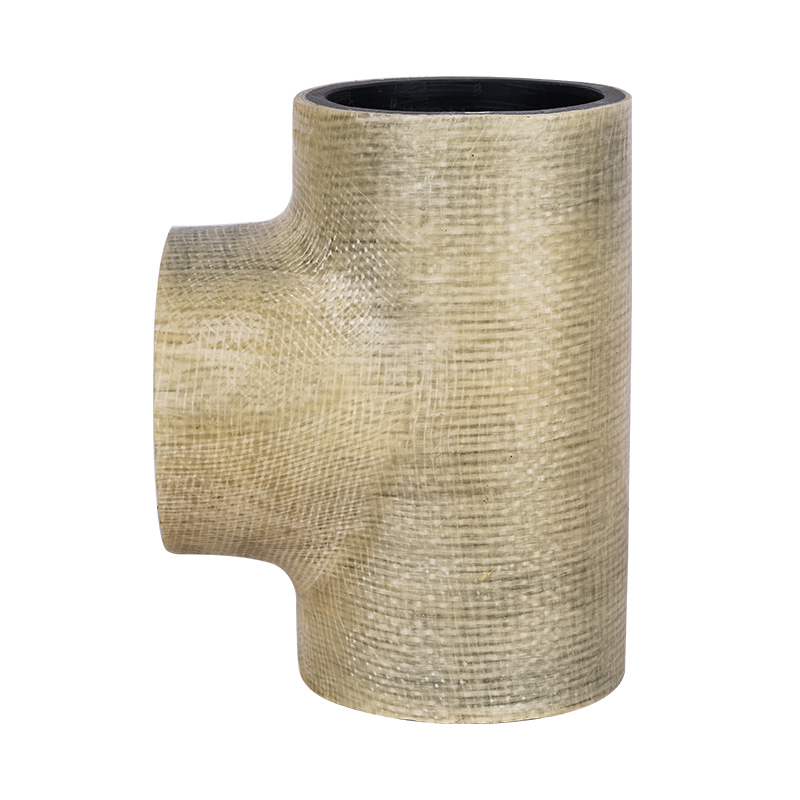

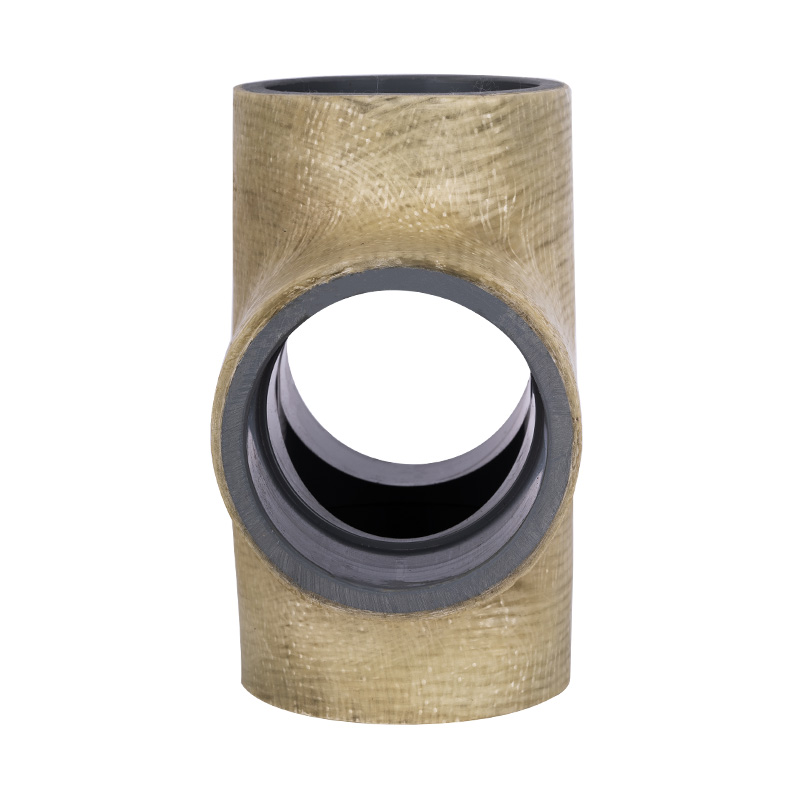

FRP/PVC-C, FRP/PVC-U T-kratnik presvučen plastikom ojačan staklenim vlaknima
FRP/PVC-C, FRP/PVC-U T-kratnik presvučen plastikom ojačan staklenim vlaknima
| Temperaturno vezan popis aplikacija |
| Materijal | Srednja temperatura℃ | Materijal | Srednja temperatura℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturne značajke proizvoda |
1. Lagan i visoke čvrstoće
Relativna gustoća je između 1,5 i 2,0, samo 1/4 do 1/5 gustoće ugljičnog čelika, ali se njegova vlačna čvrstoća približava ili čak premašuje onu ugljičnog čelika, a njegova specifična čvrstoća uspoređuje se s onim visokokvalitetnog legiranog čelika.
2. Izvrsna otpornost na koroziju
FRP je izvrstan materijal otporan na koroziju, koji nudi izvrsnu otpornost na zrak, vodu, umjerene koncentracije kiseline, lužine, soli i raznih ulja i otapala.
3. Izvrsna električna svojstva
FRP je izvrstan izolacijski materijal koji se koristi u izolatorima. Zadržava dobra dielektrična svojstva čak i pri visokim frekvencijama i ima izvrsnu mikrovalnu propusnost.
4. Izvrsna toplinska svojstva
FRP ima nisku toplinsku vodljivost i Toplinska vodljivost iznosi 1,25-1,67 kJ/s, samo 1/100-1/1000 od metala, što ga čini izvrsnim toplinsko-izolacijskim materijalom.
5. Izvrsna mogućnost dizajna
Fleksibilan dizajn različitih konstrukcijskih proizvoda za ispunjavanje specifičnih zahtjeva primjene, osiguravajući izvrsnu cjelovitost proizvoda i omogućavajući odabir materijala za ispunjavanje zahtjeva za performansama proizvoda.
6. Izvrsna mogućnost izrade
Fleksibilna tehnologija oblikovanja može se odabrati na temelju oblika proizvoda, tehničkih zahtjeva, primjene i količine. Proces je jednostavan, omogućuje oblikovanje u jednom koraku i nudi izvrsne ekonomske prednosti. To je posebno korisno za složene, zahtjevne i proizvode male količine, ističući njegovu vrhunsku sposobnost obrade.

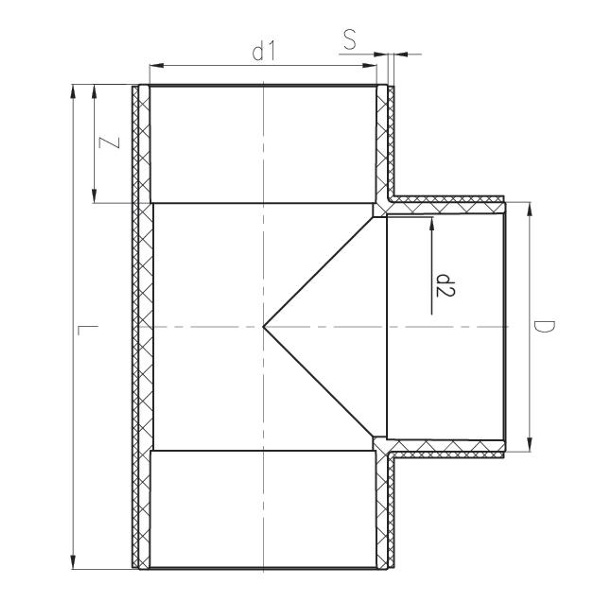

| Kompozitna majica |
| DN | D | d1 | d2 | L | Z | S | ||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||
| 15 | 27 | 20 | 18 | 56 | 16 | 2 | 2 | 2.5 |
| 20 | 32 | 25 | 22 | 66 | 19 | 2 | 2 | 2.5 |
| 25 | 40 | 32 | 29 | 80 | 22 | 2 | 2 | 2.5 |
| 32 | 50 | 40 | 37 | 99 | 26 | 2 | 2 | 2.5 |
| 40 | 61 | 50 | 47 | 120 | 31 | 2 | 2 | 2.5 |
| 50 | 75 | 63 | 59 | 148 | 38 | 2 | 2 | 3 |
| 65 | 88 | 75 | 71 | 169 | 44 | 2 | 2 | 3 |
| 80 | 104 | 90 | 86 | 198 | 51 | 2 | 2.5 | 3.5 |
| 100 | 127 | 110 | 105 | 238 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 135 | 298 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 338 | 86 | 2.5 | 4 | 5.5 |
| 200 | 249 | 225 | 219 | 484 | 119 | 3.5 | 5 | 7 |
| 250 (Φ250) | 287 | 250 | 240 | 538 | 131 | 4 | 5.5 | 8.5 |
| 250 (Φ280) | 310 | 280 | 270 | 595 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 310 | 662 | 164 | 4.5 | 6.5 | 10 |
| 350 | 392 | 355 | 340 | 749 | 184 | 5 | 7.5 | 11.5 |
| 400 | 433 | 400 | 386 | 840 | 206 | 5.5 | 8.5 | 13 |
| 450 | 494 | 450 | 430 | 944 | 231 | 6 | 9.5 | 14.5 |
| 500 | 540 | 500 | 480 | 1040 | 256 | 6.5 | 10.5 | 16 |
| 600 | 690 | 630 | 610 | 1286 | 321 | 8 | 11.5 | 19 |
Napomena: Dimenzije kompozitnih cijevnih spojnica mogu biti podložne manjim prilagodbama uzajamnim dogovorom između dobavljača i kupca.
