FRP/PVC-C, FRP/PVC-U prirubnica presvučena plastikom ojačana staklenim vlaknima
FRP/PVC-C, FRP/PVC-U prirubnica presvučena plastikom ojačana staklenim vlaknima
| Temperaturno vezan popis aplikacija |
| Materijal | Srednja temperatura℃ | Materijal | Srednja temperatura℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturne značajke proizvoda |
1. Lagan i visoke čvrstoće
Relativna gustoća je između 1,5 i 2,0, samo 1/4 do 1/5 gustoće ugljičnog čelika, ali se njegova vlačna čvrstoća približava ili čak premašuje onu ugljičnog čelika, a njegova specifična čvrstoća uspoređuje se s onim visokokvalitetnog legiranog čelika.
2. Izvrsna otpornost na koroziju
FRP je izvrstan materijal otporan na koroziju, koji nudi izvrsnu otpornost na zrak, vodu, umjerene koncentracije kiseline, lužine, soli i raznih ulja i otapala.
3. Izvrsna električna svojstva
FRP je izvrstan izolacijski materijal koji se koristi u izolatorima. Zadržava dobra dielektrična svojstva čak i pri visokim frekvencijama i ima izvrsnu mikrovalnu propusnost.
4. Izvrsna toplinska svojstva
FRP ima nisku toplinsku vodljivost i Toplinska vodljivost iznosi 1,25-1,67 kJ/s, samo 1/100-1/1000 od metala, što ga čini izvrsnim toplinsko-izolacijskim materijalom.
5. Izvrsna mogućnost dizajna
Fleksibilan dizajn različitih konstrukcijskih proizvoda za ispunjavanje specifičnih zahtjeva primjene, osiguravajući izvrsnu cjelovitost proizvoda i omogućavajući odabir materijala za ispunjavanje zahtjeva za performansama proizvoda.
6. Izvrsna produktivnost
Fleksibilna tehnologija oblikovanja može se odabrati na temelju oblika proizvoda, tehničkih zahtjeva, primjene i količine. Proces je jednostavan, omogućuje oblikovanje u jednom koraku i nudi izvrsne ekonomske prednosti. To je posebno korisno za složene, zahtjevne i proizvode male količine, ističući njegovu vrhunsku sposobnost obrade.

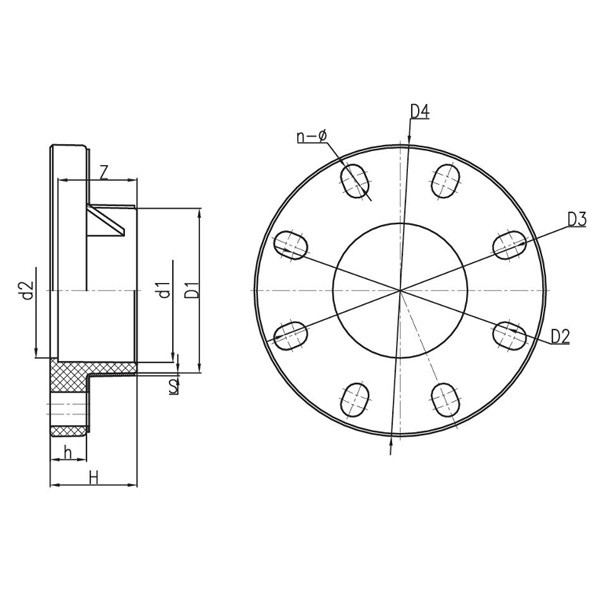

| Kompozitna prirubnica |
| DN | D1 | D2 | D3 | D4 | d1 | d2 | H | h | Z | S | n- Φ | ||||||||||||||||||||||||||||||||||||||||||||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | 65 | 70 | 95 | 20 | 17 | 20 | 14 | 16 | 12 | 14 | 16 | 4-Φ15X20 | ||||||||||||||||||||||||||||||||||||||||||
| 20 | 36 | 70 | 75 | 105 | 25 | 22 | 23 | 16 | 19 | 12 | 14 | 16 | 4-Φ15X18 | ||||||||||||||||||||||||||||||||||||||||||
| 25 | 46 | 79 | 90 | 120 | 32 | 28 | 27 | 16 | 22 | 12 | 14 | 18 | 4-Φ16X22 | ||||||||||||||||||||||||||||||||||||||||||
| 32 | 53 | 89 | 100 | 140 | 40 | 36 | 31 | 17 | 26 | 12 | 16 | 18 | 4-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 40 | 64 | 98 | 110 | 150 | 50 | 45 | 36 | 19 | 31 | 12 | 18 | 20 | 4-Φ18X25 | ||||||||||||||||||||||||||||||||||||||||||
| 50 | 77 | 120 | 125 | 165 | 63 | 58 | 43 | 21 | 38 | 15 | 18 | 20 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 65 | 92 | 140 | 145 | 185 | 75 | 69 | 50 | 22 | 44 | 18 | 20 | 25 | 4-Φ18X21 | ||||||||||||||||||||||||||||||||||||||||||
| 80 | 108 | 150 | 160 | 200 | 90 | 84 | 57 | 25 | 51 | 18 | 20 | 25 | 8-Φ18X24 | ||||||||||||||||||||||||||||||||||||||||||
| 100 | 131 | 175 | 190.5 | 225 | 110 | 104 | 67 | 28 | 61 | 18 | 20 | 25 | 8-Φ18X26 | ||||||||||||||||||||||||||||||||||||||||||
| 125 | 160 | 210 | 216 | 250 | 140 | 134 | 82 | 30 | 76 | 18 | 25 | 30 | 8-Φ20X22 | ||||||||||||||||||||||||||||||||||||||||||
| 150 | 180 | 240 | 242 | 280 | 160 | 154 | 92 | 30 | 86 | 18 | 25 | 30 | 8-Φ23X24 | ||||||||||||||||||||||||||||||||||||||||||
| 200 (PN10) | 253 | 290 | 295 | 338 | 225 | 219 | 125 | 35 | 119 | 20 | 30 | 35 | 8-Φ23X27 | ||||||||||||||||||||||||||||||||||||||||||
| 200 (PN16) | 249 | — | 295 | 340 | 225 | 219 | 125 | 28 | 119 | 20 | 30 | 35 | 12-Φ23 | ||||||||||||||||||||||||||||||||||||||||||
| 250 | 310 | 350 | 362 | 406 | 280 | 254 | 153 | 30 | 146 | 25 | 35 | 40 | 12-Φ25X31 | ||||||||||||||||||||||||||||||||||||||||||
| 300 | 348 | 400 | 432 | 483 | 315 | 300 | 174 | 30 | 164 | 25 | 35 | 45 | 12-Φ25X41 | ||||||||||||||||||||||||||||||||||||||||||
| 350 | 393 | 460 | 470 | 520 | 355 | 348 | 197 | 35 | 184 | 30 | 40 | 50 | 16-Φ22X27 | ||||||||||||||||||||||||||||||||||||||||||
| 400 | 440 | 515 | 525 | 580 | 400 | 390 | 218 | 35 | 206 | 30 | 40 | 60 | 16-Φ26X31 | ||||||||||||||||||||||||||||||||||||||||||
| 450 | 494 | 561 | 589 | 640 | 450 | 430 | 243 | 40 | 231 | 35 | 45 | 65 | 20-Φ26X36 | ||||||||||||||||||||||||||||||||||||||||||
| 500 | 548 | 620 | 650 | 715 | 500 | 480 | 271 | 40 | 256 | 35 | 50 | 70 | 20-Φ26X41 | ||||||||||||||||||||||||||||||||||||||||||
| 600 | 692 | 725 | 780 | 840 | 630 | 571 | 506 | 42 | 321 | 40 | 55 | 75 | 20-Φ30X58 | ||||||||||||||||||||||||||||||||||||||||||
