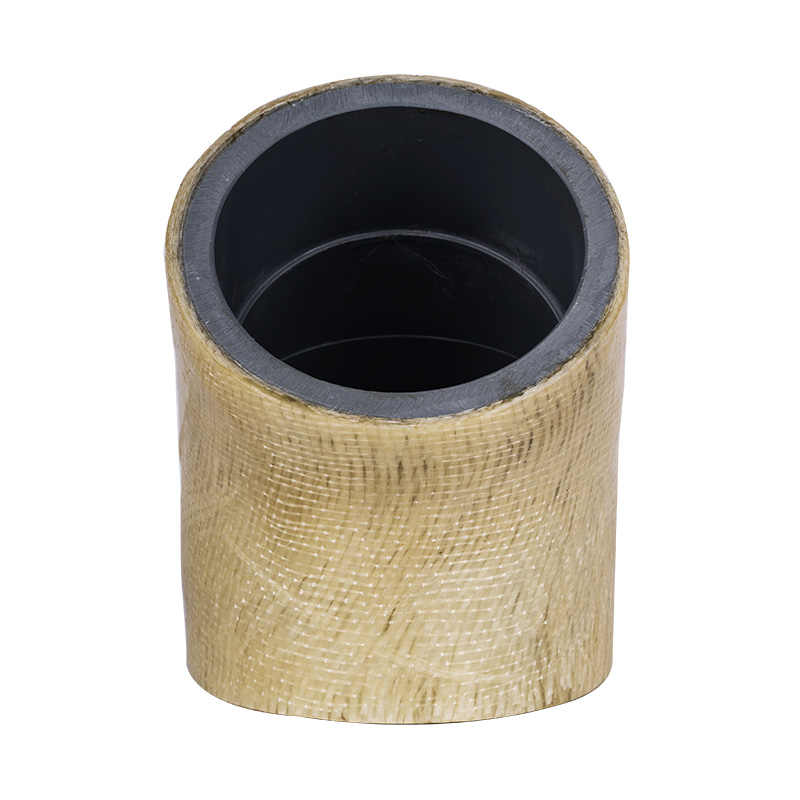

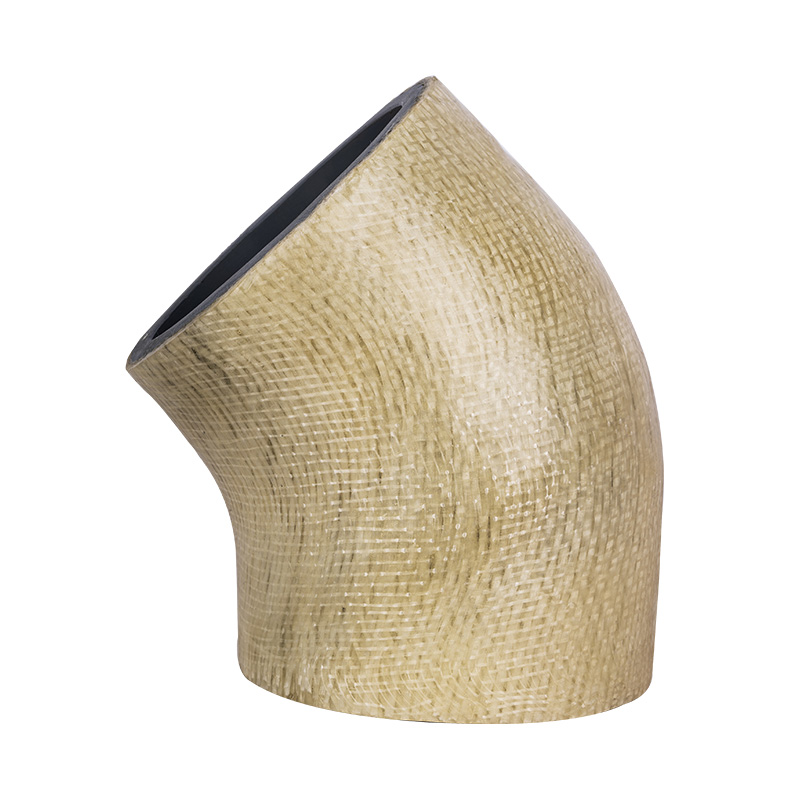

FRP/PVC-C, FRP/PVC-U koljeno 45° presvučeno staklenim vlaknima ojačano plastikom
FRP/PVC-C, FRP/PVC-U koljeno 45° presvučeno staklenim vlaknima ojačano plastikom
| Temperaturno vezan popis aplikacija |
| Materijal | Srednja temperatura℃ | Materijal | Srednja temperatura℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturne značajke proizvoda |
1. Lagan i visoke čvrstoće
Relativna gustoća je između 1,5 i 2,0, samo 1/4 do 1/5 gustoće ugljičnog čelika, ali se njegova vlačna čvrstoća približava ili čak premašuje onu ugljičnog čelika, a njegova specifična čvrstoća uspoređuje se s onim visokokvalitetnog legiranog čelika.
2. Izvrsna otpornost na koroziju
FRP je izvrstan materijal otporan na koroziju, koji nudi izvrsnu otpornost na zrak, vodu, umjerene koncentracije kiseline, lužine, soli i raznih ulja i otapala.
3. Izvrsna električna svojstva
FRP je izvrstan izolacijski materijal koji se koristi u izolatorima. Zadržava dobra dielektrična svojstva čak i pri visokim frekvencijama i ima izvrsnu mikrovalnu propusnost.
4. Izvrsna toplinska svojstva
FRP ima nisku toplinsku vodljivost i Toplinska vodljivost iznosi 1,25-1,67 kJ/s, samo 1/100-1/1000 od metala, što ga čini izvrsnim toplinsko-izolacijskim materijalom.
5. Izvrsna mogućnost dizajna
Fleksibilan dizajn različitih konstrukcijskih proizvoda za ispunjavanje specifičnih zahtjeva primjene, osiguravajući izvrsnu cjelovitost proizvoda i omogućavajući odabir materijala za ispunjavanje zahtjeva za performansama proizvoda.
6. Izvrsna mogućnost izrade
Fleksibilna tehnologija oblikovanja može se odabrati na temelju oblika proizvoda, tehničkih zahtjeva, primjene i količine. Proces je jednostavan, omogućuje oblikovanje u jednom koraku i nudi izvrsne ekonomske prednosti. To je posebno korisno za složene, zahtjevne i proizvode male količine, ističući njegovu vrhunsku sposobnost obrade.

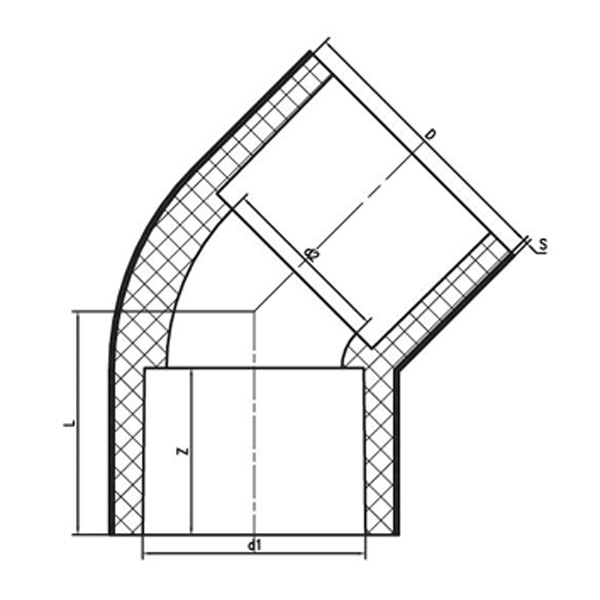

| Kompozitni koljeno od 45° |
| DN | D | d1 | d2 | L | Z | S | ||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||
| 15 | 27 | 20 | 16 | 21.6 | 16 | 2 | 2 | 2 |
| 20 | 32 | 25 | 21 | 25.6 | 19 | 2 | 2 | 2 |
| 25 | 40 | 32 | 28 | 30.3 | 22 | 2 | 2 | 2 |
| 32 | 50 | 40 | 36 | 36.4 | 26 | 2 | 2 | 2.5 |
| 40 | 61 | 50 | 45 | 43.6 | 31 | 2 | 2 | 2.5 |
| 50 | 75 | 63 | 58 | 53.5 | 38 | 2 | 2.5 | 3 |
| 65 | 88 | 75 | 70 | 62.2 | 44 | 2 | 2.5 | 3.5 |
| 80 | 104 | 90 | 85 | 72.5 | 51 | 2 | 2.5 | 3.5 |
| 100 | 127 | 110 | 104 | 87.3 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 136 | 107 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 122 | 86 | 2.5 | 4 | 5.5 |
| 200 | 260 | 225 | 218 | 171 | 119 | 4 | 5.5 | 8.5 |
| 250 | 310 | 280 | 270 | 210 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 304 | 236 | 164 | 4.5 | 6.5 | 10 |
| 350 | 390 | 355 | 340 | 265 | 184 | 5 | 7.5 | 11.5 |
| 400 | 440 | 400 | 386 | 298 | 206 | 5.5 | 8.5 | 13 |
Napomena: Dimenzije kompozitnih cijevnih spojnica mogu biti podložne manjim prilagodbama uzajamnim dogovorom između dobavljača i kupca.
