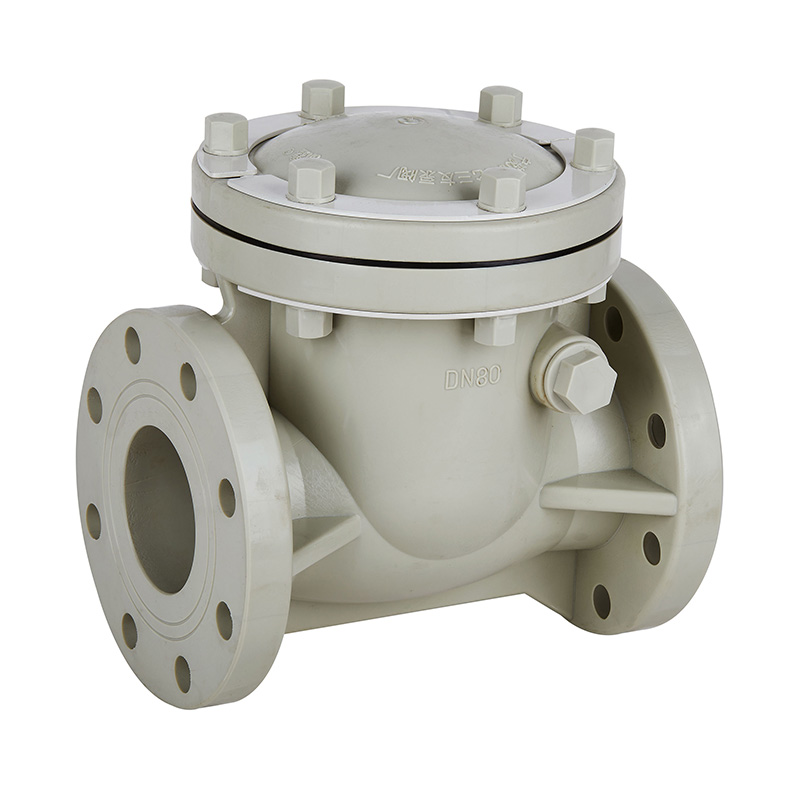

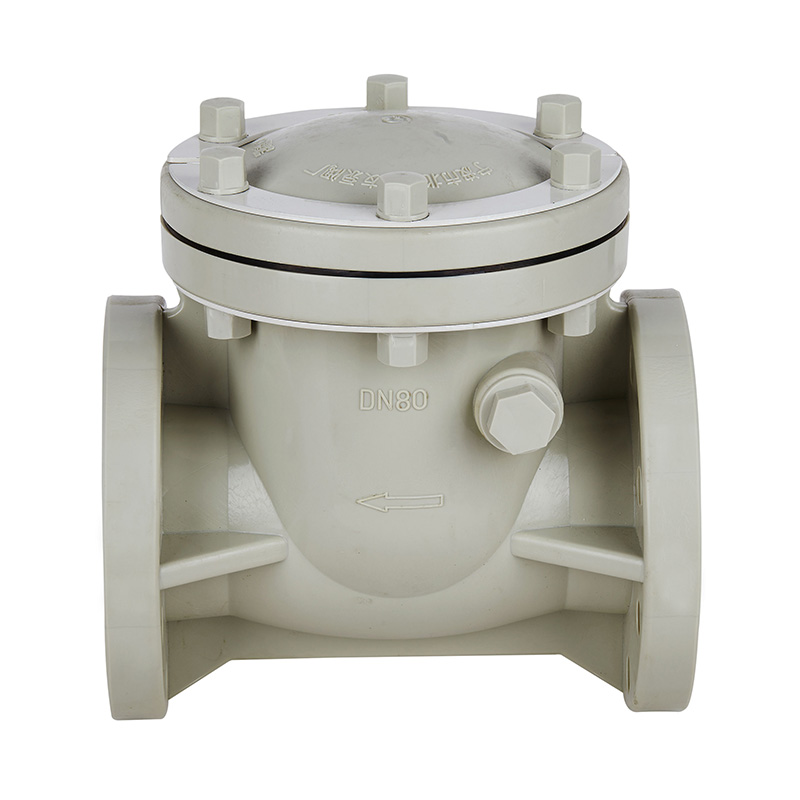

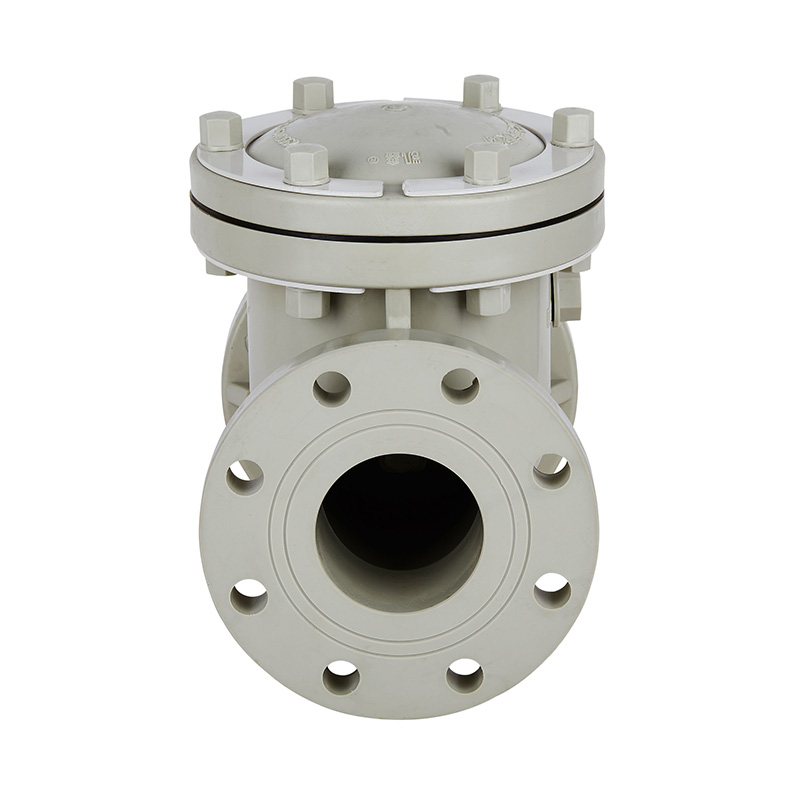

PPH H44F-10S nepovratni ventil tipa DN15-300 GB Standard

Zemljano žuti PPH zaokretni nepovratni ventil prilagođeni 10 inča DN15-DN300 industrijski plastični preklopni tihi ručni nepovratni ventil za kanalizaciju
Podrijetlo: Kina
Naziv marke: KXPV
Broj modela: H44F-10S
Primjena: Općenito
Materijal: Plastika
Temperatura medija: srednja temperatura, normalna temperatura
Tlak: Srednji tlak
Napajanje: ručno
Mediji: kiselina
Veličina priključka: DN15-DN300
Struktura: Provjerite
Naziv proizvoda: Wafer nepovratni ventil
Boja: Zemljano žuta
Pakiranje: Kartonska kutija
Vrijeme isporuke: 7 dana
MOQ: 1 komad

Vlačna klasa: 1.0Mpa(10bar)

Strukturne značajke proizvoda

1. Kako bi se spriječio fenomen protustrujanja tekućine kako bi se zaštitila oprema pumpe.
2. Budući da je to konzolni nepovratni ventil, manji je otpor protoku.
3. Koristeći sve plastične materijale, pruža izvanrednu otpornost na korozivne tekućine kao što su kiselina i lužine.
4. Ne samo da uklonite tijelo ventila iz cjevovoda, već i otvorite poklopac radi unutarnjeg pregleda i održavanja.

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

br.

Ime

Materijal

1

Poklopna matica

FRPP

2

poklopac motora

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Rocker

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Zatvaranje

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Brtveni prsten

EPDM,FPM

6

Brtvena matica

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Klipnjača

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Tijelo

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Šesterokutni vijak

Čelik, nehrđajući čelik

10

O-prstenovi

EPDM,FPM

11

Šesterokutni vijak

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Plece za punjenje

Čelik, nehrđajući čelik

13

Šesterokutna matica

Čelik, nehrđajući čelik

Detaljni crtež nepovratnog ventila zaokretnog tipa

Popis dimenzija

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15 (1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20 (3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25 (1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32 (11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40 (11/2") 145 110 105 98.4 170 20 4-18 (prikaz, ostalo). 4-Φ19 4-Φ16
50 (2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65 (21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80 (3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100 (4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125 (5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150 (6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200 (8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250 (10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300 (12") 445 400 400 575 38 12-str.22 16-Φ25
