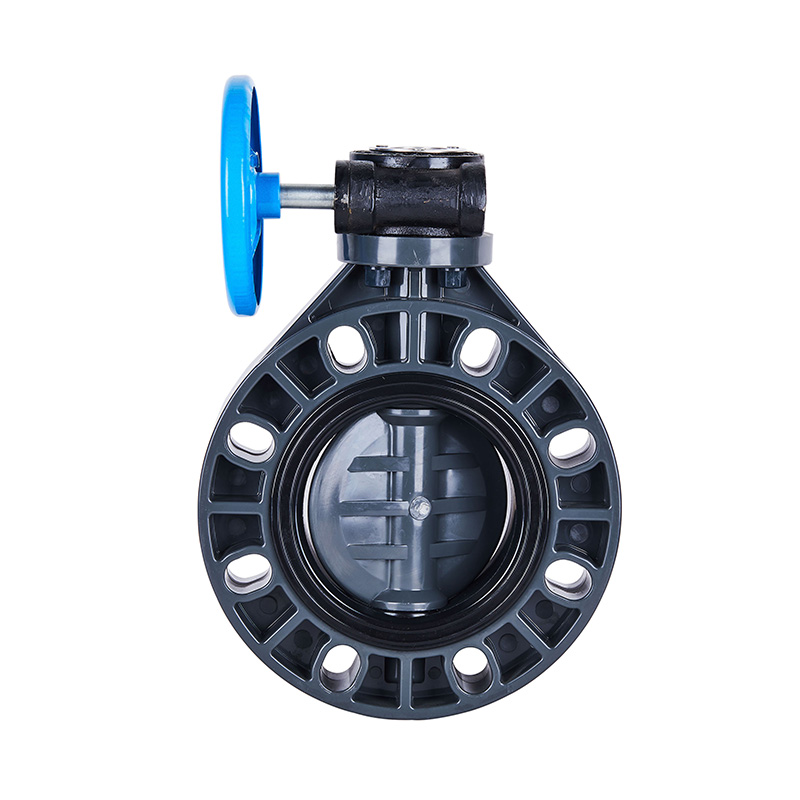

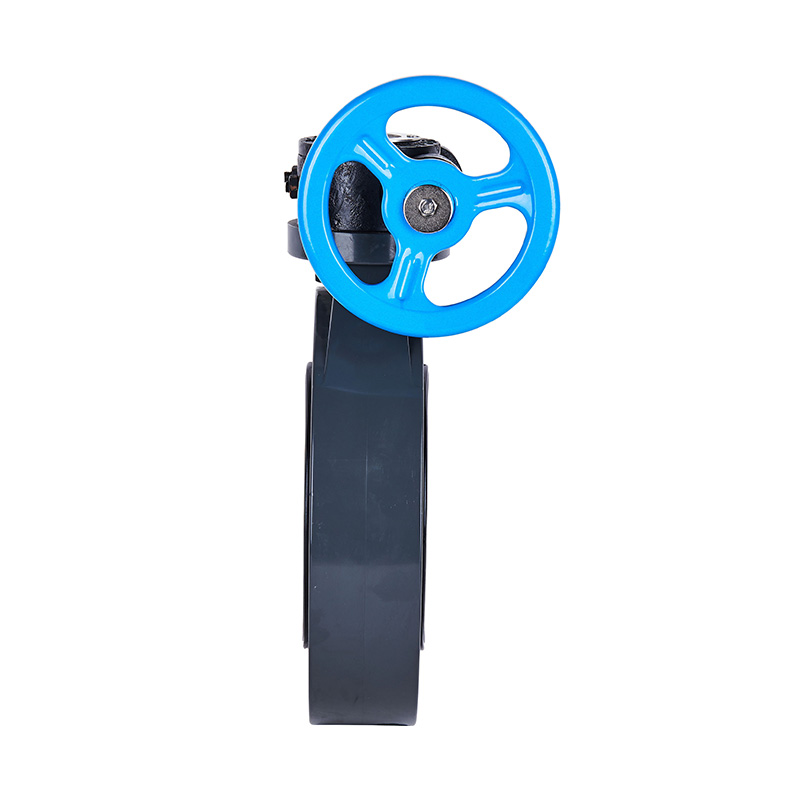

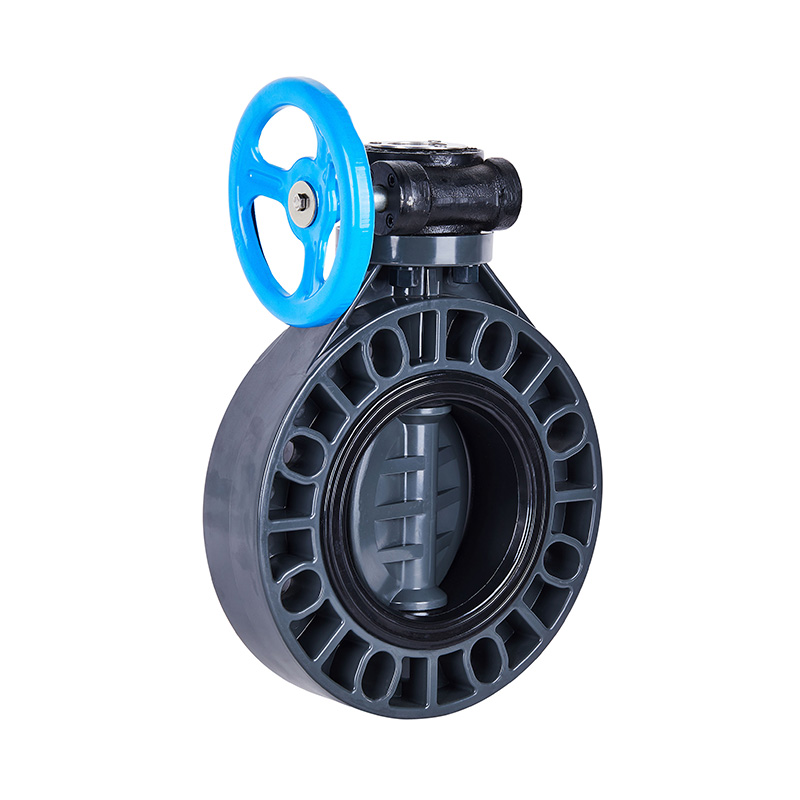

PVC-U D371X-10U leptir ventil s pužnim zupčanikom DN40-1000 1-1/2"-30" ANSI standard

Novi dolazak PVC-U leptir ventil s pužnim zupčanikom DN40–1000 Industrijski meko brtveni središnji zatvoreni plastični ventil ANSI standard
Model: DN40–1000
Način rada: Ručni
Vrsta veze: Vafer
Struktura: Center Sealed
Vrsta brtvljenja: elastično brtvljenje
Stablo: Standardno
Tlačna klasa: 1.0Mpa(10bar)
Radna temperatura: -5~45℃
Materijal brtvene površine: mekana brtva
Primjena: industrijska uporaba, uporaba za obradu vode
Materijal drške: čelik, nehrđajući čelik
Marka: KXPV
Specifikacija: DN40–1000
Podrijetlo: Zhejiang, Ningbo

Strukturne značajke proizvoda
1. Ventil je kompaktan i lagan, jednostavan za rastavljanje i održavanje i može se ugraditi u bilo kojem položaju.
2. Jednostavna i kompaktna struktura s niskim radnim momentom, što omogućuje brzu rotaciju od 90° za brzo otvaranje.
3. Karakteristike linearnog protoka s izvrsnim regulacijskim performansama

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

br. Ime Materijal Kol.
PVC-C PVC-U PVDF PPH FRPP
1 Kotač Materijal legure 1
2 Puni prijenosnik Materijal legure 1
3 Pin Čelik 1
4 Šalica za orahe FRPP PPH FRPP 4
5 Tijelo PVC-C PVC-U PVDF PPH FRPP 1
6 Disk PVC-C PVC-U PVDF PPH FRPP 1
7 Brtvena guma FPM EPDM FPM EPDM 1
8 stabljika Čelik 1

br. Ime Materijal Kol.
PVC-C PVC-U PVDF PPH FRPP
1 Kotač materijal od lijevanog željeza/legura 1
2 Puni prijenosnik materijal od lijevanog željeza/legura 1
3 Pin Čelik 1
4 stabljika Čelik 1
5 Tijelo PVC-C PVC-U PVDF PPH FRPP 1
6 Disk PVC-C PVC-U PVDF PPH FRPP 1
7 Brtvena guma FPM EPDM FPM EPDM 1
8 Šalica za orahe FRPP PVDF PPH FRPP 4

br. Ime Materijal Kol.
1 Kotač lijevanog željeza 1
2 Puni prijenosnik lijevanog željeza 1
3 Pin Čelik 1
4 stabljika Čelik 1
5 Tijelo FRPP 1
6 Disk FRPP 1
7 Brtvena guma EPDM 1

Popis dimenzija

Specifikacija D1 (mm) D2 (mm) D3 (mm) D4 (mm) T (mm) n-Φ (mm)
1½" (40) 148 96 110 41.5 39 4-Φ19*25
2"(50) 162 108 125 48.5 43 4-Φ19*26
2½" (65) 180 128 145 63 45 4-Φ19*26
3" (80) 196 148 160 75.5 45 8-Φ19*24
4"(100) 225 168 191 95 56.5 8-Φ19*29
5" (125) 255 200 216 120 65 8-Φ23*31
6" (150) 285 225 241 143.5 75 8-Φ23*31
8" (200) 340 280 299 195 85 8-Φ23*32
JIS:12-Φ23*27

Specifikacija D1 (mm) D2 (mm) D3 (mm) D4 (mm) T (mm) n-Φ (mm)
10" (250) 423 350 366 245.5 110 12-Φ23*32
12" (300) 495 400 436 291.5 115 12-Φ23*32
14" (350) 555 460 470 340 127 16-Φ22
12-Φ29
16" (400) 607 515 540 399 140 16-Φ23*45
18" (450) 645 565 583 446 150 20-Φ28.5
16-Φ34.5
20" (500) 708 615 640 494 150 20-Φ26*41
24" (600) 820 725 750 570 170 20-Φ35*47
