Vafer leptir ventil je jedan od najčešćih tipova ventila u industrijskim cjevovodima. Sam leptir ventil ima relativno malu strukturu. Vi samo trebate postaviti leptir ventil na sredinu prirubnica na oba kraja cjevovoda i koristiti zavrtnje za prolazak kroz prirubnicu cjevovoda i nasuprot. Leptir ventil koji se pričvršćuje zaključan je za kontrolu tekućine u cjevovodu . Vafer leptir ventil je posebno pogodan za mjesta s uskim prostorom ili malim razmakom između cjevovoda. Kada je leptir ventil u potpuno otvorenom položaju, debljina diska je jedini otpor kada medij teče kroz tijelo ventila, tako da će pritisak koji stvara ventil biti vrlo visok. Mali, tako da ima bolje karakteristike kontrole protoka.
1. Upute prije ugradnje leptirastog ventila
1. Prije postavljanja i rada, upotrijebite zračni sprej za uklanjanje stranih tijela s cijevi i očistite unutarnju površinu cijevi čistom vodom.
2. Pažljivo provjerite je li uporaba ventila u skladu s njegovim specifikacijama performansi. (Srednja korozijska čvrstoća, temperatura, tlak)
3. Provjerite ima li u kanalu ventila i brtvenoj površini nečistoća i uklonite ih na vrijeme.
4. Može se instalirati na cjevovod pod bilo kojim kutom. Radi praktičnosti održavanja, preporuča se da ga ne postavljate naopako.
5. Prilikom ugradnje leptir ventila, mora se osigurati da su površina prirubnice i brtvena guma poravnati, pričvrsni elementi ravnomjerno zategnuti dijagonalno, a brtvena površina mora biti netaknuta; ako postoji neravnomjerno zatezanje pričvrsnih elemenata, gumene izbočine će blokirati klapnu ventila. , Ili protiv škljocanja ventila koje uzrokuje curenje na vretenu ventila.
2. Koraci ugradnje vafer leptir ventila
Ispravna montaža leptir zaklopke vafera je povezana sa stupnjem brtvljenja leptir zaklopke i hoće li propuštati, uključujući i sigurnost u radnim uvjetima. Korisnik bi trebao razumjeti postupak instalacije.
1. Kao što je prikazano na slici, stavite zatvoreni leptir ventil na sredinu prirubnice cijevi;
2. Poravnajte prolazne rupe ventila s prirubnicama cijevi na oba kraja i ugradite pričvrsne elemente s vijcima (imajte na umu da su dijagonale ravnomjerno zaključane);
3. Nakon što je ventil instaliran, potrebno ga je otvoriti i zatvoriti. Hod od 90° ventila može slobodno teći bez zaglavljivanja i treba potvrditi da disk ventila ne može dotaknuti unutarnju stijenku cjevovoda, uzrokujući da se ne može otvoriti na mjestu na 90°;
Ovaj članak dolazi s interneta, samo za učenje i komunikaciju, bez komercijalne svrhe.

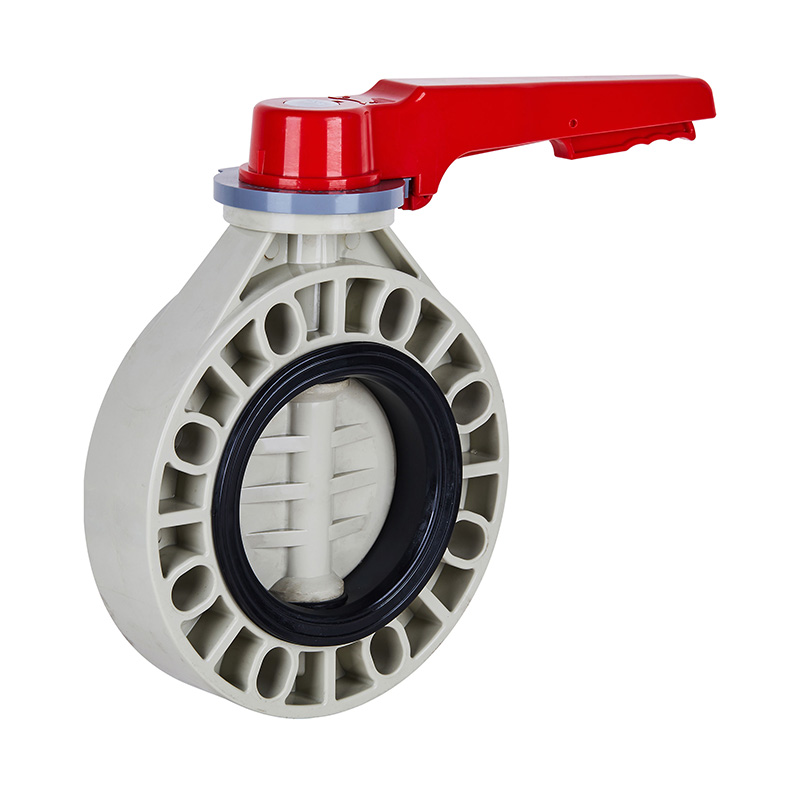

Leptir ventil tvrtke Kaixin Pipeline Technology Co., Ltd. ima visoku otpornost na koroziju, dobro brtvljenje, kratku udaljenost ugradnje i može uštedjeti prostor za ugradnju. Vanjski prekidači kao što su ručke, pužni zupčanici, električni i pneumatski aktuatori mogu se koristiti za specifikacije ispod DN200 (uključujući DN200). Iznad DN200, zbog pretjeranog zakretnog momenta, ručka se ne može koristiti za otvaranje i zatvaranje. Oblik prirubnice može se primijeniti na razne nacionalne, američke i japanske standardne prirubničke spojeve. Kupci su dobrodošli doći i naručiti.
