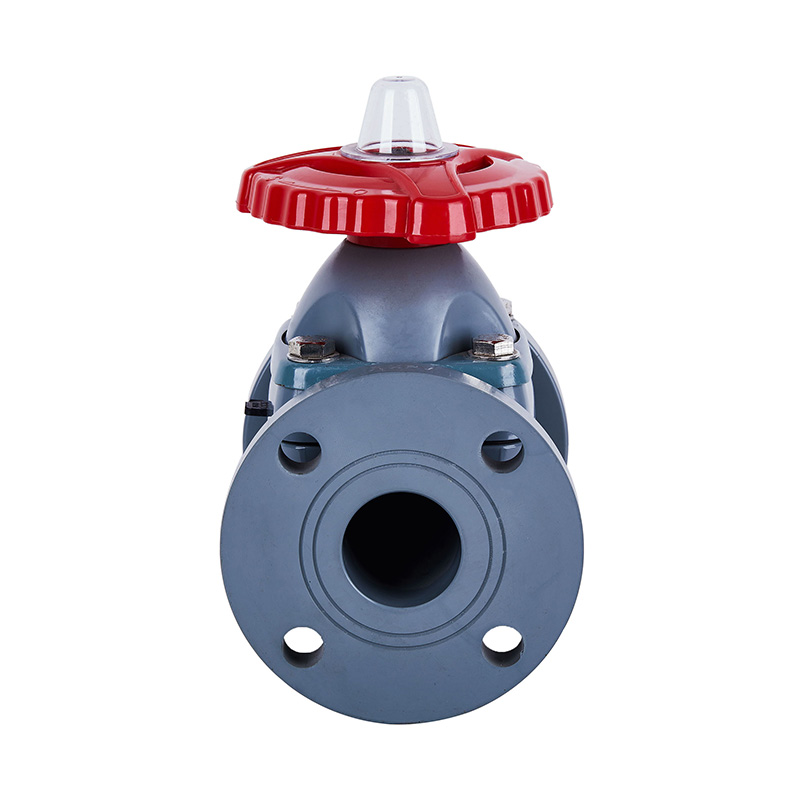

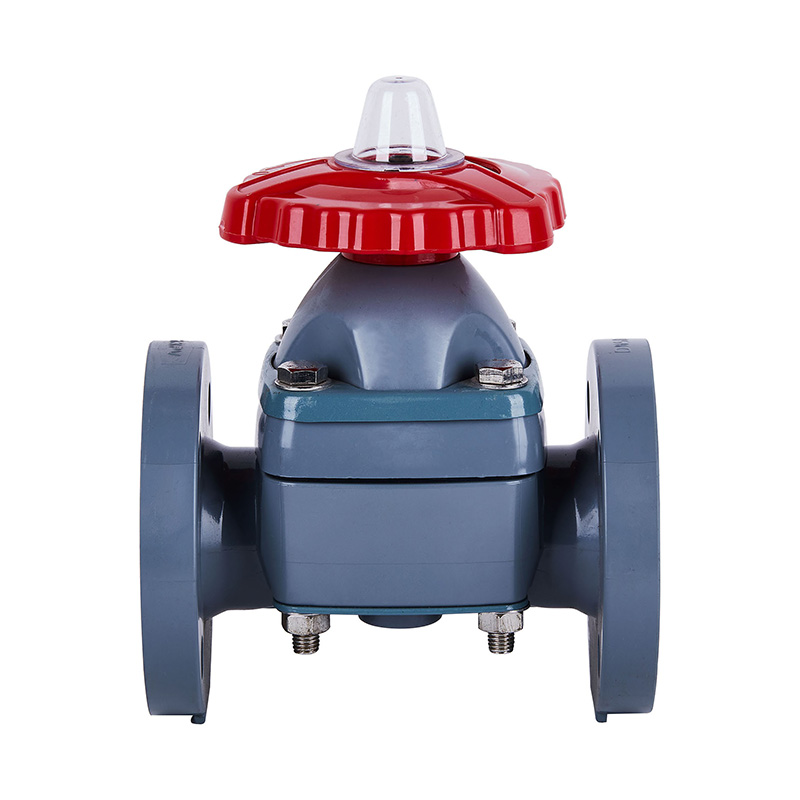

PVC-C G41F-10V membranski ventil s prirubnicom DN20、DN32-150 20A、32A-150A JIS standard

Izuzetno izdržljivi visokotemperaturni ručni PVC-C membranski ventil s prirubnicom za kisele tekućine i dovod vode, JIS standard
Naziv proizvoda: PVC-C membranski ventil
Boja: Siva
Veličina: DN20-150
Model: G41F-10V
Primjena: Općenito
Materijal: Plastika
Srednja temperatura: visoka, srednja
Pritisak: Srednji
Izvor napajanja: ručno
Medij: Kiselina
Veličina priključka: DN20-150
Struktura: dijafragma
Priključak: Kraj s prirubnicom
Certifikat: ISO9001
Medij: Kiselina
Tlačna klasa: 1.0Mpa(10bar)
Tip ventila: 1-smjerni
Brtvljenje: EPDM F46
Vrijeme isporuke: 7 dana
Minimalna količina za narudžbu: 1 komad

Strukturne značajke proizvoda
1. Brtvena dijafragma izrađena je od F46 ili PFA, s otpornošću na savijanje od ≥120 000 ciklusa i otpornošću na koroziju koja je ekvivalentna F4.
2. Ventil ima strukturu podizanja vijka, s niskim radnim momentom i izvrsnom stabilnošću.

Temperaturno vezan popis aplikacije

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

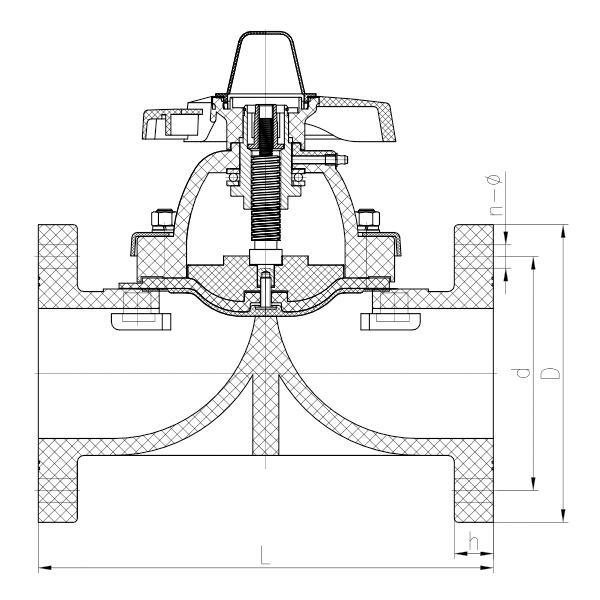

Detaljni crtež sklopa membranskog ventila
br. Ime Materijal
1 Ograničenje pokrića AS
2 Stud Čelik, nehrđajući čelik
3 Pričvrsna matica FRPP
4 Perilica FRPP
5 Kotač Materijal legure
6 ploča Čelik, nehrđajući čelik
7 Dvoglavi klin i matica Čelik, nehrđajući čelik
8 poklopac motora FRPP、PVDF、PVC-U、PVC-C、PPH
9 Jaram matica Čelik, bakar Ht300
10 stabljika Čelik, nehrđajući čelik
11 Disk lijevano željezo、FRPP、PVDF、PVC-U、PVC-C、PPH、čelik, nehrđajući čelik、C.I.FRP
12 Flim EPDM,FPM
13 Dijafragma F46.PFA
14 Tijelo FRPP、PVDF、PVC-U、PVC-C、PPH
15 ploča Čelik, nehrđajući čelik

Popis dimenzija

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20.5
32 (1 1/4") 135 100 160 20 4 19X20.5
40 (1 1/2") 145 105 180 20 4 19X20.5
50 (2") 160 120 210 21 4 19X20.5
65 (2 1/2") 180 140 250 22 4 19X20.5
80 (3") 195 150 280 22 8 19X20.5
100 (4") 229 175 340 24 8 19X20.5
125 (5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
