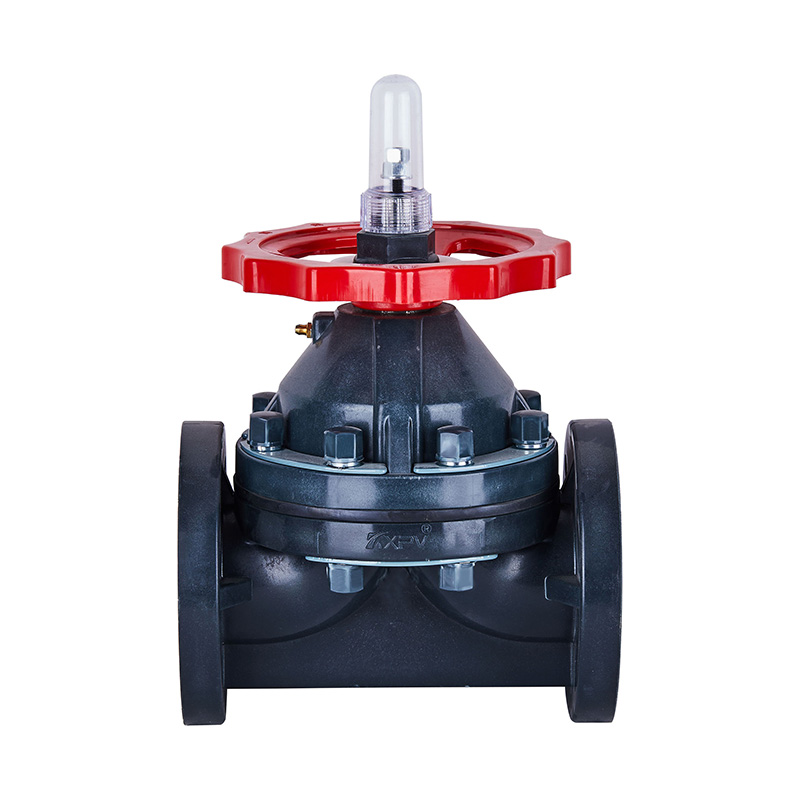

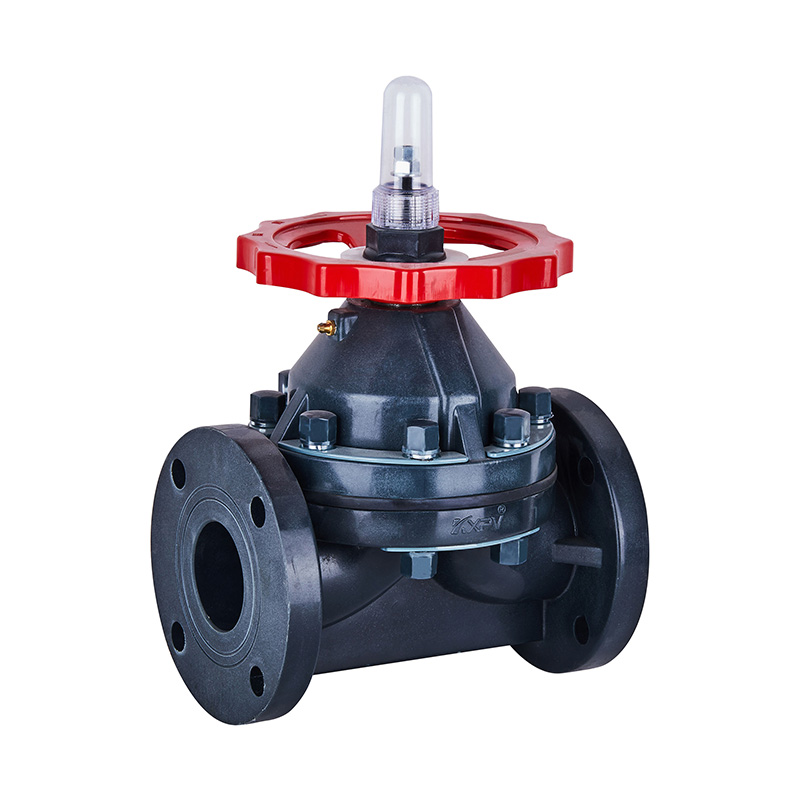

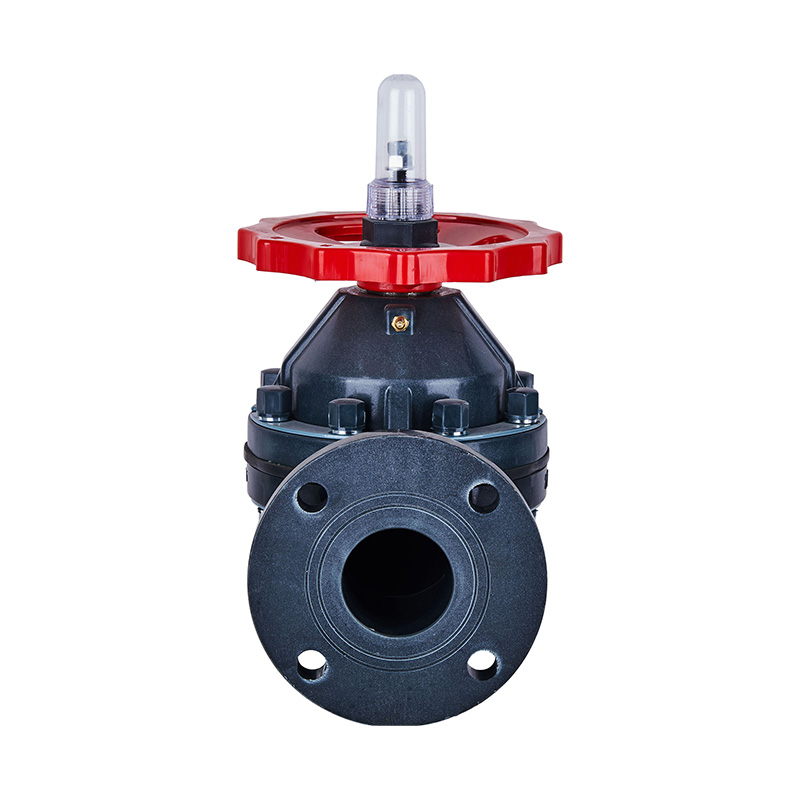

FRPP G41F-10S Tip A membranski ventil s prirubnicom DN15-300 1/2"-12" ANSI standard

Visokokvalitetni jednosmjerni membranski ventil s dvostrukom prirubnicom za smanjenje tlaka FRPP po tvorničkoj cijeni, ANSI standard
Veličina: DN15–DN300
Model: G41F-10S
Primjena: Općenito
Materijal: Plastika
Srednja temperatura: visoka, srednja
Pritisak: Srednji
Napajanje: ručno
Medij: Kiselina
Struktura: dijafragma
Naziv proizvoda: FRPP membranski ventil
Priključak: Kraj s prirubnicom
Certifikat: ISO9001
Tlačna klasa: 1.0Mpa(10bar)
Vrsta ventila: 1-smjerni
Brtvljenje: EPDM F46
Vrijeme isporuke: 7 dana
Minimalna količina za narudžbu: 1 komad

Strukturne značajke proizvoda
1. Brtvena dijafragma izrađena je od F46 ili PFA, s otpornošću na savijanje od ≥120 000 ciklusa i otpornošću na koroziju koja je ekvivalentna F4.
2. Ventil ima strukturu podizanja vijka, s niskim radnim momentom i izvrsnom stabilnošću.

Temperaturno vezan popis aplikacije

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

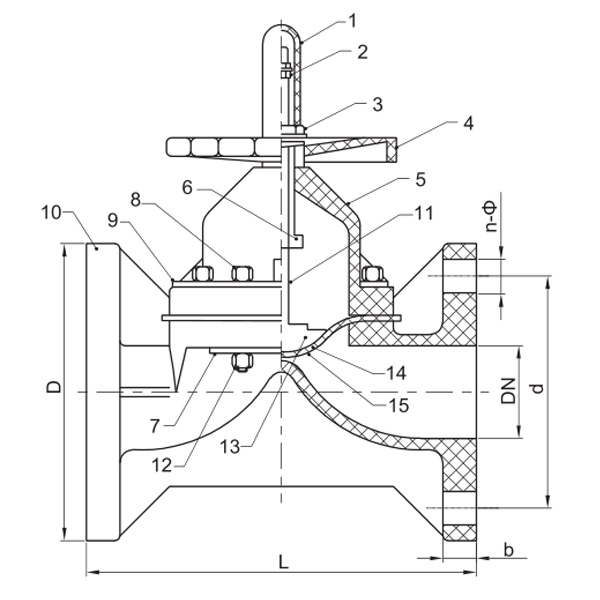

Tablica materijala dijela
br. Ime Materijal Kol.
1 Ograničenje pokrića AS 1
2 Vijak Čelik 1
3 Pričvrsna matica 65Mn 1
4 Kotač FRPP, FRPP, FRPP, PPH, FRPP 1
5 poklopac motora PVC-C,PVC-U,PVDF,PVDF,FRPP 1
6 Matica Bakar 1
7 ploča Čelik
8 Vijak Čelik
9 ploča Čelik
10 Tijelo Stell
11 stabljika PVC-C,PVC-U,PVDF,PVDF,FRPP 1
12 Matica Cap PVC-C,PVC-U,PVDF,PPH,FRPP 1
13 Disk PVDF, željezo 1
14 Flim EPDM 1
15 Dijafragma F46/PFA/PTFE 1

Popis dimenzija

Specifikacija d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-F
(mm)
1/2" (15) 60 95 125 14 4-Φ16
3/4"(20) 70 115 135 18 4-Φ16
1"(25) 79 115 145 18 4-Φ16
1¼" (32) 89 135 160 18 4-Φ18
1½" (40) 98 145 180 20 4-Φ19
2"(50) 121 160 210 22 4-Φ19
2½" (65) 140 180 250 24 4-Φ19
3" (80) 152 195 300 24 8-Φ19
4"(100) 191 229 350 26 8-Φ19
5" (125) 216 250 400 30 8-Φ22
6" (150) 241 280 455 30 8-Φ23
8" (200) 299 343 570 40 8-Φ23
10" (250) 362 406 680 40 12-Φ23
