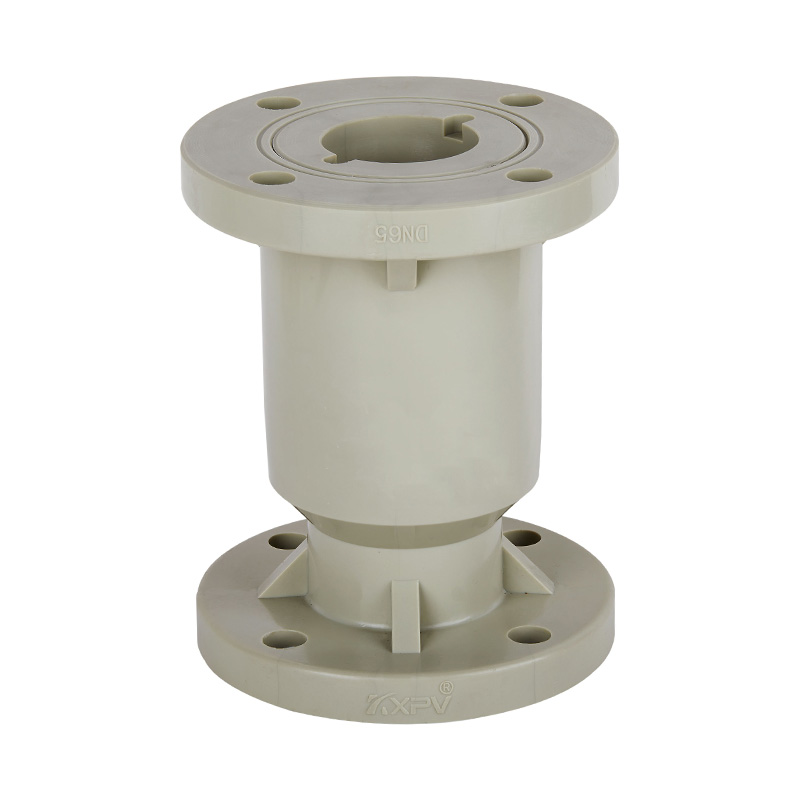

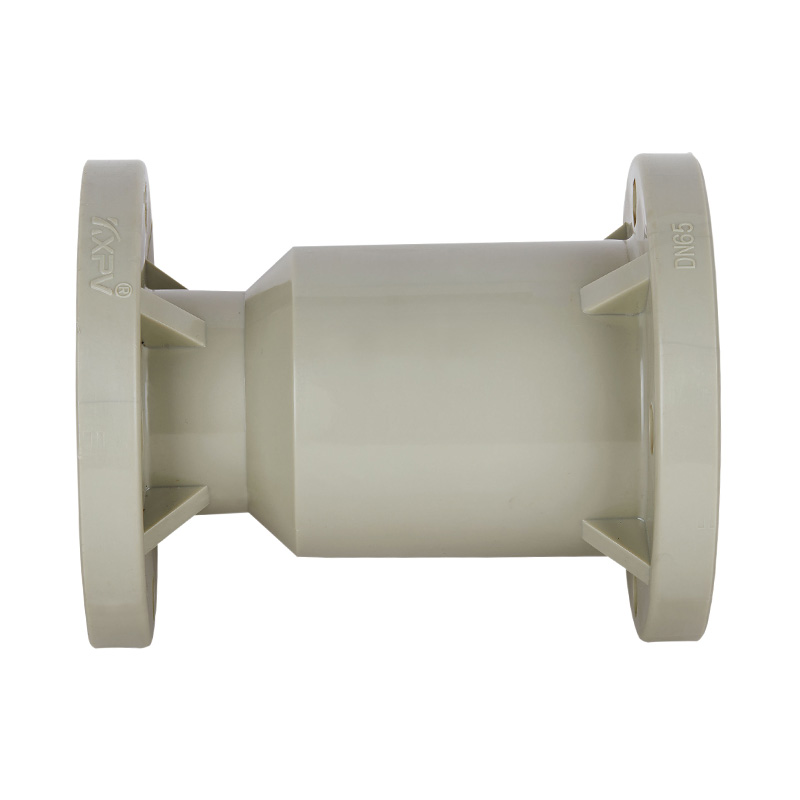

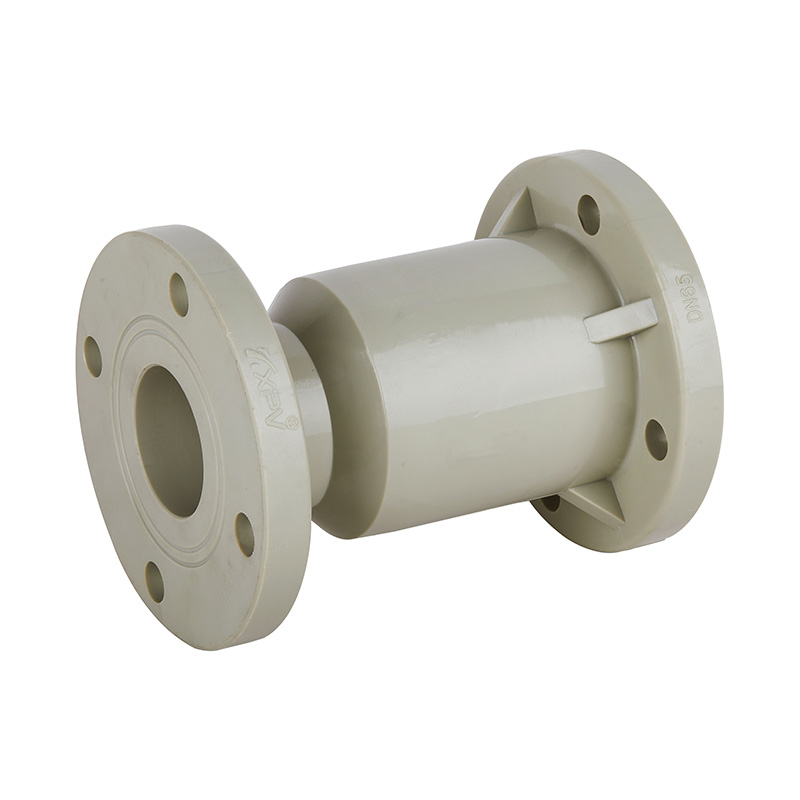

PPH H41F-10S Vertikalni povratni ventil DN15-300 GB Standard

Zemljano žuti PPH nepovratni ventil izvrsne kvalitete Prilagođeni plastični jednosmjerni ručni kotačić Vertikalni nepovratni ventil za odvod i kemijsku industriju
Mjesto porijekla: Kina
Naziv marke: KXPV
Broj modela: H41F-10S
Primjena: Općenito
Materijal: Plastika
Boja: Zemljano žuta
Temperatura medija: srednja temperatura, normalna temperatura
Tlak: Srednji tlak
Napajanje: ručno
Mediji: kiselina
Veličina priključka: DN15-DN300
Struktura: Provjerite
Naziv proizvoda: Vertikalni povratni ventil
Spajanje: krajevi prirubnice
Medij: Kiselina
Vlačna klasa: 1.0Mpa(10bar)
Rad: ručni kotač
Materijal tijela: Plastika
Vrijeme isporuke: 7 dana
MOQ: 1 komad

Strukturne značajke proizvoda

1. Otpornost na koroziju
Cijeli ventil izrađen je od nove plastike. Nudi jaku otpornost na koroziju na različite kisele i alkalne medije.

2. Visoka brzina protoka
Racionalni strukturni dizajn ventila smanjuje otpor u cijelom cjevovodu, omogućujući glatko strujanje medija, smanjujući gubitak tlaka i osiguravajući visoku brzinu protoka.

3. Izvedba bez povrata
Jednostavna struktura čini ga manje osjetljivim na druge čimbenike, što rezultira izvrsnim nepovratnim performansama.

4. Mali i lagani
Kompaktan ukupni oblik ventila čini ga pogodnim za ugradnju u skučenim prostorima.

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela
br. Ime Materijal
1 Tijelo FRPP,PVDF,PVC-C,PVC-U,PPH
2 Kuglasta jezgra FRPP,PVDF,PVC-C,PVC-U,PPH
3 Brtveni stent FRPP,PVDF,PVC-C,PVC-U,PPH

Detaljni nacrt sklopa nepovratnog ventila

Popis dimenzija

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15 (1/2") 105 65 70 120 15 4-Φ14 4-Φ15
20 (3/4") 105 75 75 120 16 4-Φ14 4-Φ15
25 (1") 115 85 90 130 16 4-Φ14 4-Φ19
32 (11/4") 135 100 100 145 18 4-Φ18 4-Φ19
40 (11/2") 145 110 168 20 4-Φ18
50 (2") 160 125 180 20 4-Φ18
65 (21/2") 180 145 225 22 4-Φ18
80 (3") 195 160 255 25 8-Φ18
100 (4") 215 180 190.5 280 25 8-Φ18 8-Φ18
125 (5") 245 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150 (6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-22 (prikaz, ostalo).
200 (8") 335 295 290 298.5 400 35 8-P22 12-str.23 8-Φ22
250 (10") 390 350 355 362 450 38 12-Φ22 12-Φ25 12-Φ26
300 (12") 445 400 400 450 38 12-Φ22 16-Φ25
