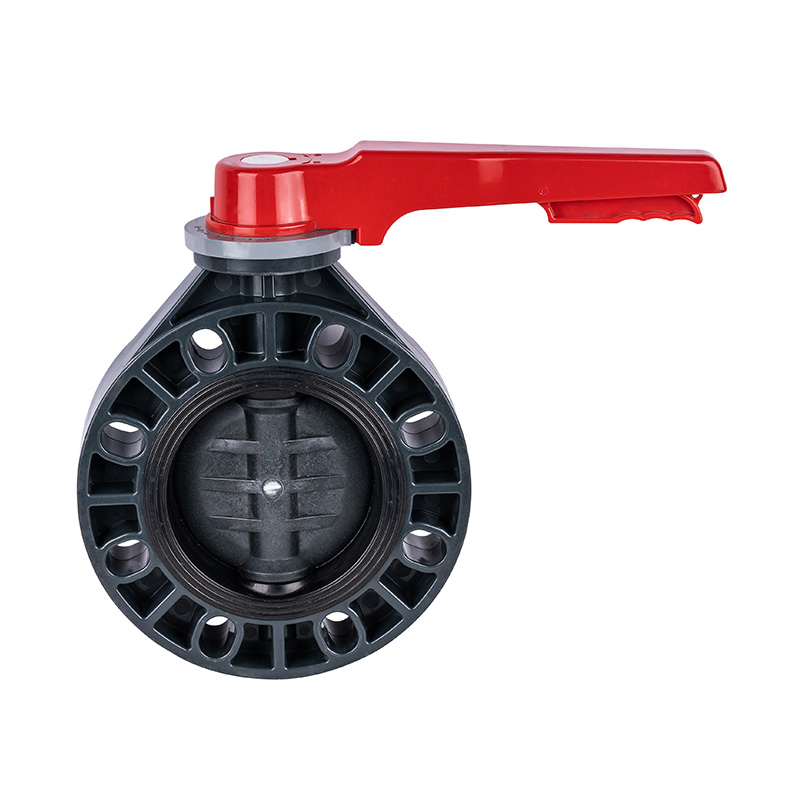

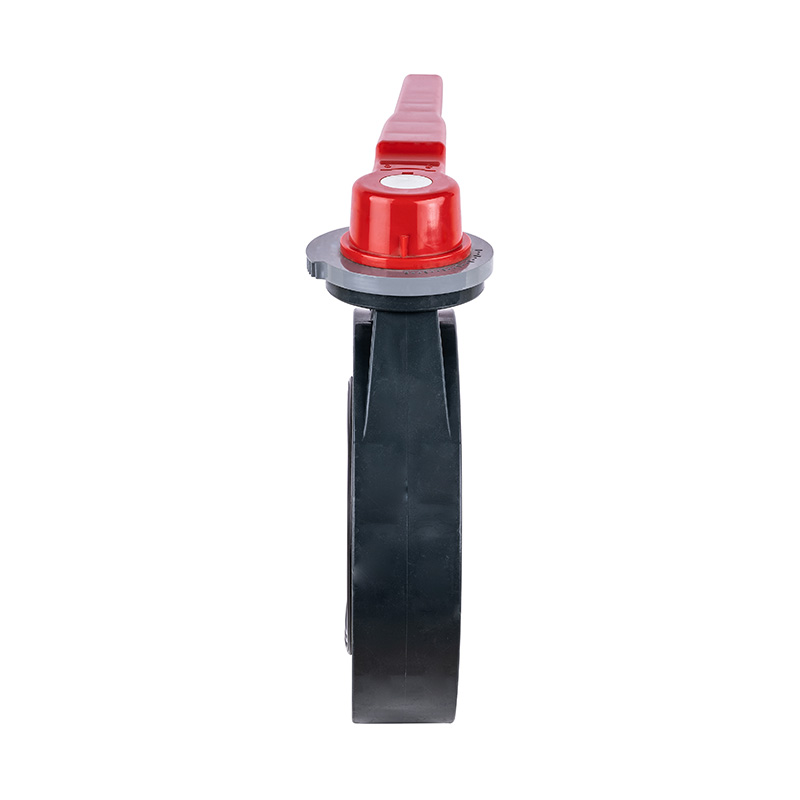

PVC-U D71X-10U leptir ventil s ručkom DN15-200 15A-200A JIS standard

Novo pristigli PVC-U ručni leptir ventil DN15-200, industrijsko meko brtvljenje, središnji brtveni plastični ventil, JIS standard
Model: DN15-200
Način napajanja: Ručni
Vrsta veze: Vafer
Struktura: središnje brtvljenje
Vrsta brtvljenja: prisilno brtvljenje
Stablo ventila: standardno
Tlačna klasa: 1.0Mpa(10bar)
Radna temperatura: -5~45°C
Materijal za brtvljenje: meko brtvljenje
Primjena: Industrijska uporaba, Vodna industrija
Materijal stabla ventila: čelik, nehrđajući čelik
Marka: KXPV
Veličina: DN15-200
Podrijetlo: Zhejiang, Ningbo

Strukturne značajke proizvoda
1. Ventil je kompaktan i lagan, jednostavan za rastavljanje i održavanje i može se ugraditi u bilo kojem položaju.
2. Jednostavna i kompaktna struktura s niskim radnim momentom, što omogućuje brzu rotaciju od 90° za brzo otvaranje.
3. Karakteristike linearnog protoka s izvrsnim regulacijskim performansama
Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

br.

Ime

Materijal

1

Glava ručke

Materijal legure

2

Šesterokutna matica

Čelik, nehrđajući čelik

3

Ručka

Materijal legure

4

stabljika

Čelik, nehrđajući čelik

5

proljeće

Čelik

6

Podesite ploču za pozicioniranje

Materijal legure

7

Pin

Čelik

8

Šipka za lociranje

Materijal legure

9

Tijelo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Brtvena guma

EPDM,FPM

11

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Detaljni crtež sklopa leptir ventila ručke

Tablica materijala dijela

NE

Naziv dijelova

Materijal

Kol.

1

Ručka

Materijal legure

1

2

Šipka za lociranje

Materijal legure

1

3

Ploča za pozicioniranje

Materijal legure

1

4

Šalica za orahe

FRPP

4

5

Tijelo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Brtvena guma

EPDM, FPM

1

8

stabljika

Čelik, nehrđajući čelik

1

9

Pin

Čelik

1

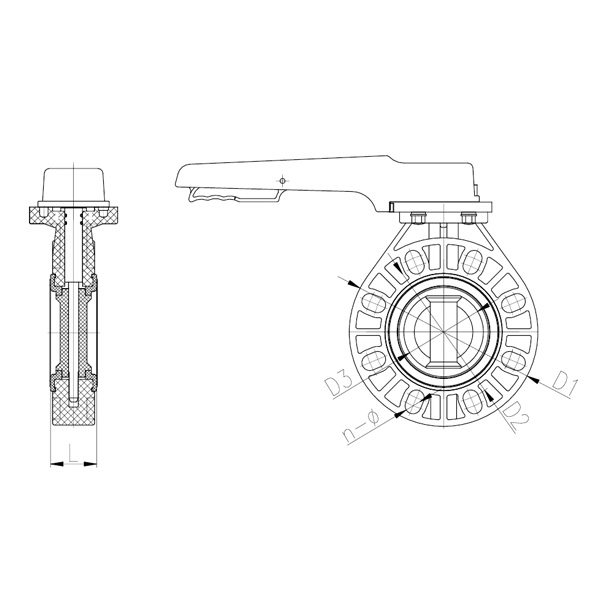

Popis dimenzija

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
