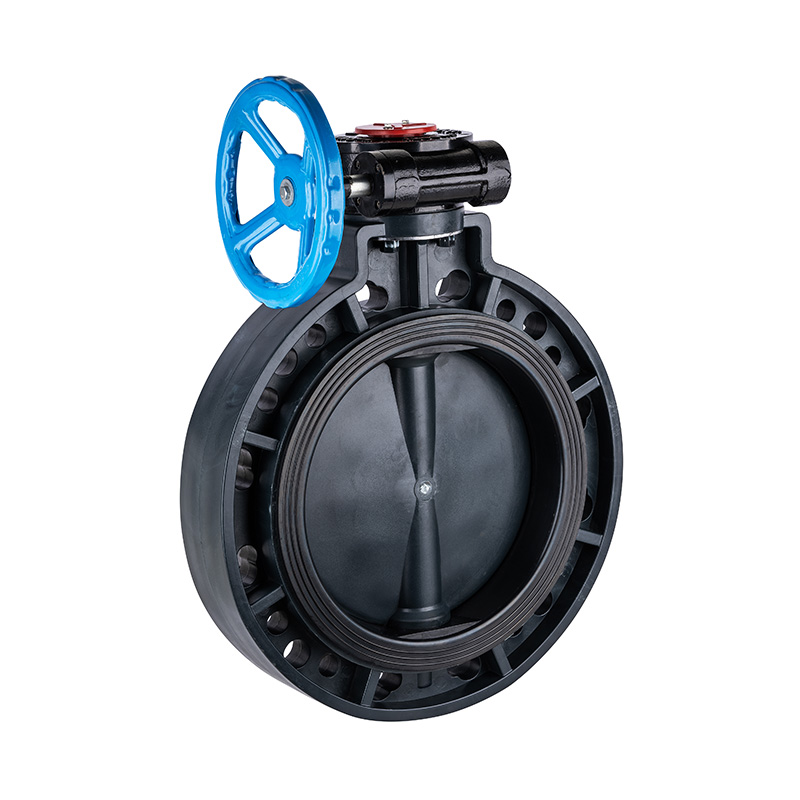

FRPP D371X-10S leptir ventil s pužnim zupčanikom DN40-1000 40A-1000A JIS standard

FRPP leptir ventil s pužnim zupčanikom, ručni, središnje brtvljenje, meko brtvljenje, DN40-1000, industrijski i kućni plastični ventil s polugom, standard JIS
Način vožnje: Ručni
Priključak: Vafer
Struktura: središnje brtvljenje
Vrsta brtvljenja: prisilno brtvljenje
Stablo: Standardno
Tlačna klasa: 1.0Mpa(10bar)
Radna temperatura: -20~120°C
Materijal za brtvljenje: meko brtvljenje
Primjena: industrijska uporaba, industrijska uporaba vode
Materijal drške: čelik, nehrđajući čelik
Marka: KXPV
Veličina: DN40-1000
Podrijetlo: Zhejiang, Ningbo

Strukturne značajke proizvoda
1. Ventil je kompaktan i lagan, jednostavan za rastavljanje i održavanje i može se ugraditi u bilo kojem položaju.
2. Jednostavna i kompaktna struktura s niskim radnim momentom, što omogućuje brzu rotaciju od 90° za brzo otvaranje.
3. Karakteristike linearnog protoka s izvrsnim regulacijskim performansama

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

br.

Ime

Materijal

1

Kotač lijevano željezo, aluminijska legura

2

Nosač pužnog zupčanika Čelik

3

Podaci Ipate Aluminij

4

Šesterokutni vijak Čelik, nehrđajući čelik

5

Poklopac pužnog prijenosnika lijevano željezo, aluminijska legura

6

Puni prijenosnik lijevano željezo, aluminijska legura

7

Granični vijak Čelik, nehrđajući čelik

8

stabljika Čelik, nehrđajući čelik

9

Dvoglavi klin Čelik, nehrđajući čelik

10

Šesterokutna matica Čelik, nehrđajući čelik

11

Brtvena guma EPDM,FPM
12 Ploča ventila FRPP,PVDF,PVC-C,PVC-U,PPH
13 Tijelo FRPP,PVDF,PVC-C,PVC-U,PPH

Detaljni nacrt sklopa leptir ventila tipa pužnog zupčanika

Tablica materijala dijela

NE

Naziv dijelova

Materijal

Kol.

1

Kotač lijevanog željeza

1

2

Puni prijenosnik lijevanog željeza

1

3

Pin Čelik

1

4

Šalica za orahe FRPP

4

5

Tijelo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ploča ventila FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Brtvena guma EPDM, FPM

1

8

stabljika Čelik, nehrđajući čelik

1

Popis dimenzija

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250 (10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400 (16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450 (18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500 (20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700 (28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
