| Temperaturno vezan popis aplikacije |
| Materijal | Srednja temperatura℃ | Materijal | Srednja temperatura℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturne značajke proizvoda |
1. Brtvena dijafragma izrađena je od F46 ili PFA, s otpornošću na presavijanje od ≥ 120 000 puta i otpornošću na koroziju usporedivom s F4.
2. Mehanizam za podizanje s vijkom osigurava mali moment otvaranja i zatvaranja i izvrsnu stabilnost.
3. Aktuatorom se može daljinski upravljati putem računala ili kontrolnog centra, kontrolirajući protok i protok medija otvaranjem i zatvaranjem ventila. To pruža veću pogodnost i brzinu, smanjuje troškove rada i osigurava sigurnost radnika na licu mjesta.

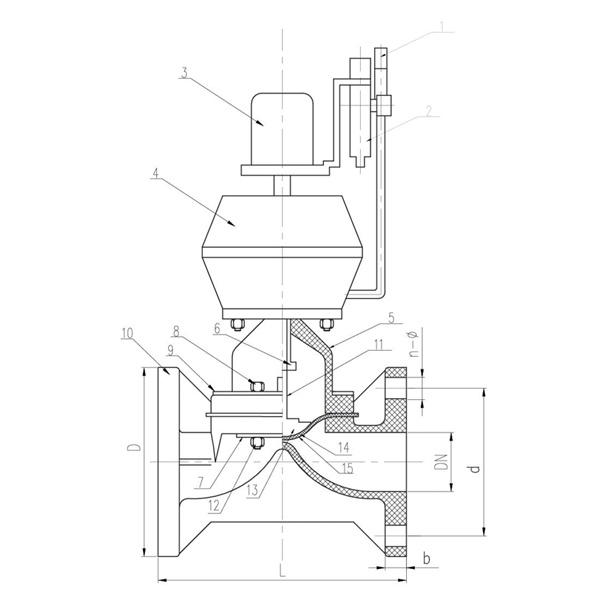

| Tablica materijala dijela |
| br. | Ime | Materijal | Kol. | ||||||||||||||||||||||||||||||
| 1 | Solenoidni ventil | 1 | |||||||||||||||||||||||||||||||
| 2 | Mjerač tlaka | 1 | |||||||||||||||||||||||||||||||
| 3 | Uređaj za povratni signal | 1 | |||||||||||||||||||||||||||||||
| 4 | Pneumatski pokretač | Aluminijska legura | 1 | ||||||||||||||||||||||||||||||
| 5 | poklopac motora | PPH、PVC-C、PVC-U、PVDF、FRPP | 1 | ||||||||||||||||||||||||||||||
| 6 | Jaram matica | SS čelik, Čelik | 1 | ||||||||||||||||||||||||||||||
| 7 | ploča | Q345、SS čelik | 2 | ||||||||||||||||||||||||||||||
| 8 | Vijak | Čelik,StainlessSteel | 4 | ||||||||||||||||||||||||||||||
| 9 | ploča | Q345、SS čelik | 2 | ||||||||||||||||||||||||||||||
| 10 | Tijelo | PPH、PVC-C、PVC-U、PVDF、FRPP | 1 | ||||||||||||||||||||||||||||||
| 11 | stabljika | Čelik,StainlessSteel | 1 | ||||||||||||||||||||||||||||||
| 12 | Matica Cap | Čelik,StainlessSteel | 4 | ||||||||||||||||||||||||||||||
| 13 | Ploča ventila | PPH,PVC-C,PVC-U FRPP,PVDF/lijevano željezo | 1 | ||||||||||||||||||||||||||||||
| 14 | Flim | EPDM,FPM | 1 | ||||||||||||||||||||||||||||||
| 15 | Dijafragma | F46.PFA.PTFE | 1 | ||||||||||||||||||||||||||||||
| Popis dimenzija |
| 规 格 | D | d | L | b | n-Φ | ||||||||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | ||||||||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | ||||||||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | ||||||||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | ||||||||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | ||||||||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | ||||||||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | ||||||||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-Φ18 | ||||||||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | ||||||||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | ||||||||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | ||||||||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12- Φ 23 | ||||||||||||||||||||||||||||
