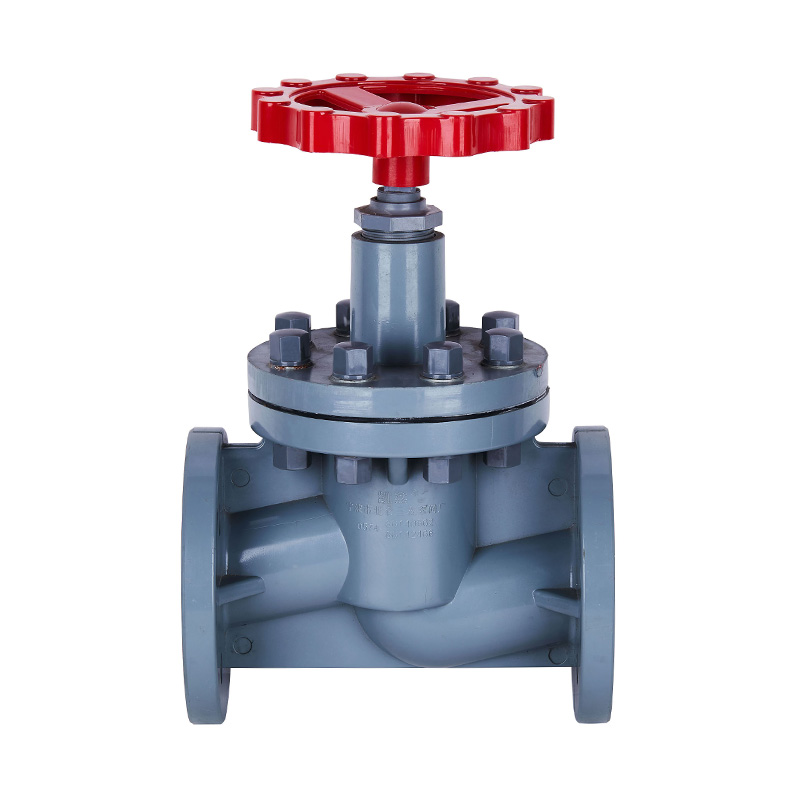

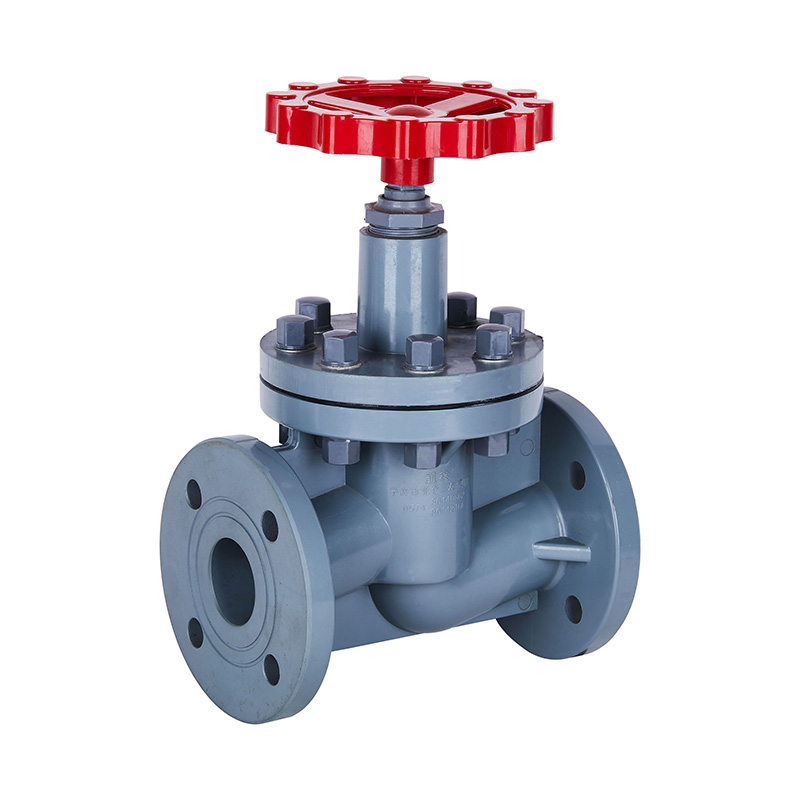

PVC-C J41F-10V globusni ventil s prirubnicom DN15-150 1/2"-6" ANSI standard

PVC-C kuglasti ventil s prirubnicom Ravni visokotemperaturni DN15–DN150 Kemijski i industrijski plastični ventil ANSI standard
Model: J41F-10V
Materijal: Plastika
Vrsta priključka: prirubnica
Način rada: Ručni
Nazivni tlak: 10 kg
Kanal protoka: Ravni tip
Struktura: fiksni globus ventil
Savjet: Fiksni kuglasti ventil
Funkcija: premosni ventil
Temperatura: Visoka temperatura
Primjena: industrijska uporaba, uporaba za obradu vode
Marka: KXPV
Specifikacija: DN15–DN150
Podrijetlo: Zhejiang, Ningbo

Vlačna klasa: 1.0Mpa(10bar)

Strukturne značajke proizvoda

1. Plastično tijelo ventila nudi izvrsnu otpornost na koroziju i habanje.
2. Kompaktan dizajn, isplativ i visokih performansi.
3. Dostupni ventili za podešavanje protoka.

Temperaturno vezan popis aplikacija

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

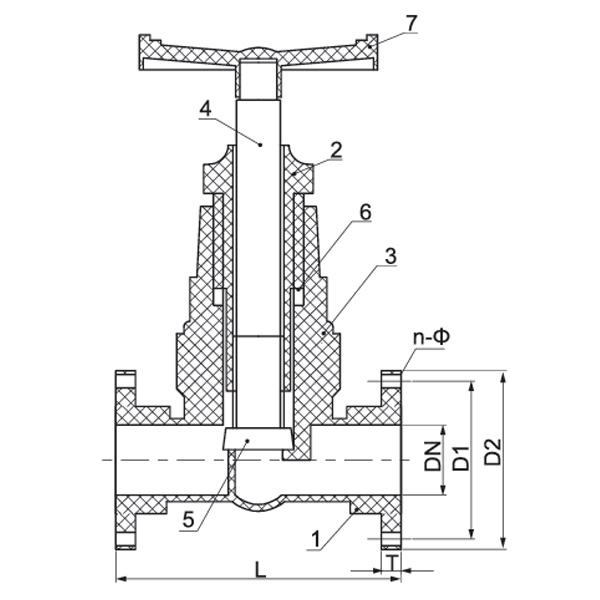

Tablica materijala dijela

br. Ime Materijal Kol.
PVC-C PVC-U PVDF PPH FRPP
1 Tijelo PVC-C PVC-U PVDF PPH FRPP 1
2 Zaključaj blok PVC-C PVC-U PVDF PPH FRPP 1
3 Priključci PVC-C PVC-U PVDF PPH FRPP 1
4 stabljika PVC-C PVC-U PVDF PPH FRPP 1
5 Brtveni poklopac PVC-C PVC-U PVDF PPH FRPP 1
6 Sten pečat PTFE 1
7 Kotač Materijal legure 1

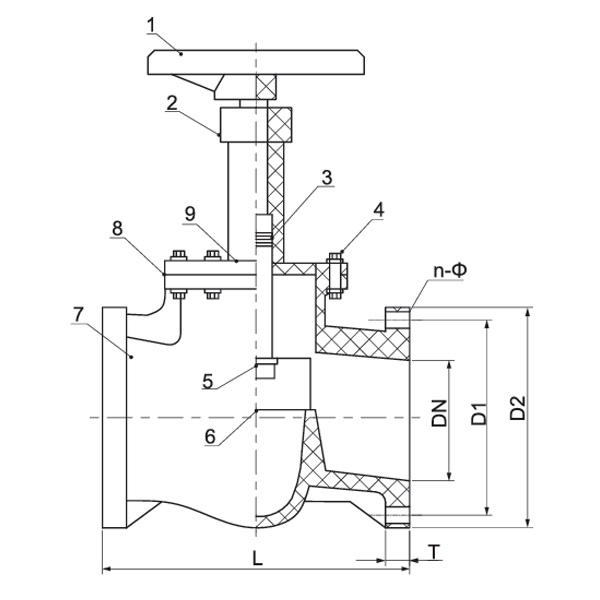

br. Ime Materijal Kol.
PVC-C PVC-U PVDF PPH FRPP
1 Kotač Materijal legure 1
2 Brtvena matica PVC-C PVC-U PVDF PPH FRPP 1
3 Sten pečat PTFE 1
4 Vijakaa Čelik 8
5 stabljika (PVC-C/PVC-U/PVDF/PPH/FRPP) ČelikČelik 1
6 Zatvaranje PVC-C PVC-U PVDF PPH FRPP 1
7 Tijelo PVC-C PVC-U PVDF PPH FRPP 1
8 Brtvena guma FPM EPDM FPM EPDM 1
9 poklopac motora PVC-C PVC-U PVDF PPH FRPP 1

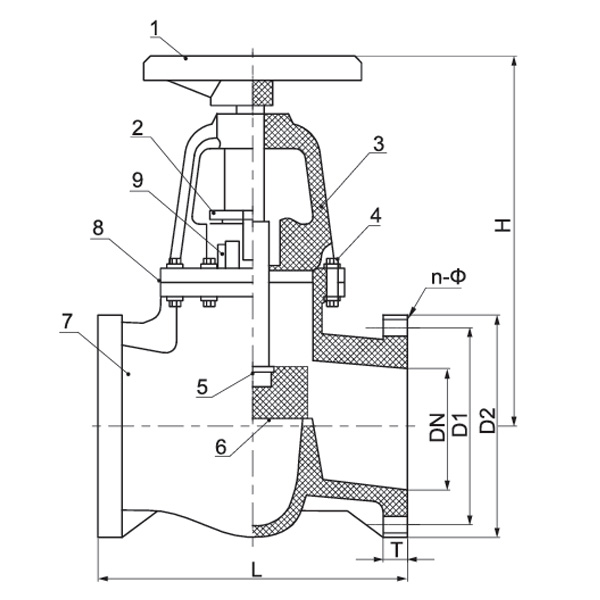

br. Ime Materijal Kol.
PVC-C PVC-U PVDF PPH FRPP
1 Kotač Materijal legure 1
2 Brtvena matica PVC-C PVC-U PVDF PPH FRPP 1
3 Potpora (PVC-C/PVC-U/PVDF/PPH/FRPP) ČelikČelik 1
4 Vijak Čelik 8
5 stabljika (PVC-C/PVC-U/PVDF/PPH/FRPP) ČelikČelik 1
6 Zatvaranje PVC-C PVC-U PVDF PPH FRPP 1
7 Tijelo PVC-C PVC-U PVDF PPH FRPP 1
8 Brtvena guma FPM EPDM FPM EPDM 1
9 poklopac motora PVC-C PVC-U PVDF PPH FRPP 1

Popis dimenzija

Specifikacija D1 (mm) D2 (mm) L (mm) T (mm) n-Φ (mm)
1/2" (15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼" (32) 89 135 185 20 4-Φ18
1½" (40) 98 150 200 20 4-Φ18

Specifikacija D1 (mm) D2 (mm) L (mm) T (mm) n-Φ (mm)
2"(50) 121 165 230 20 4-Φ18

Specifikacija D1 (mm) D2 (mm) L (mm) T (mm) n-Φ (mm)
1/2" (15) 60 105 155 18 4-Φ14
3/4"(20) 70 105 155 18 4-Φ14
1"(25) 79 115 160 20 4-Φ14
1¼" (32) 89 135 185 20 4-Φ18
1½" (40) 98 150 200 20 4-Φ18
