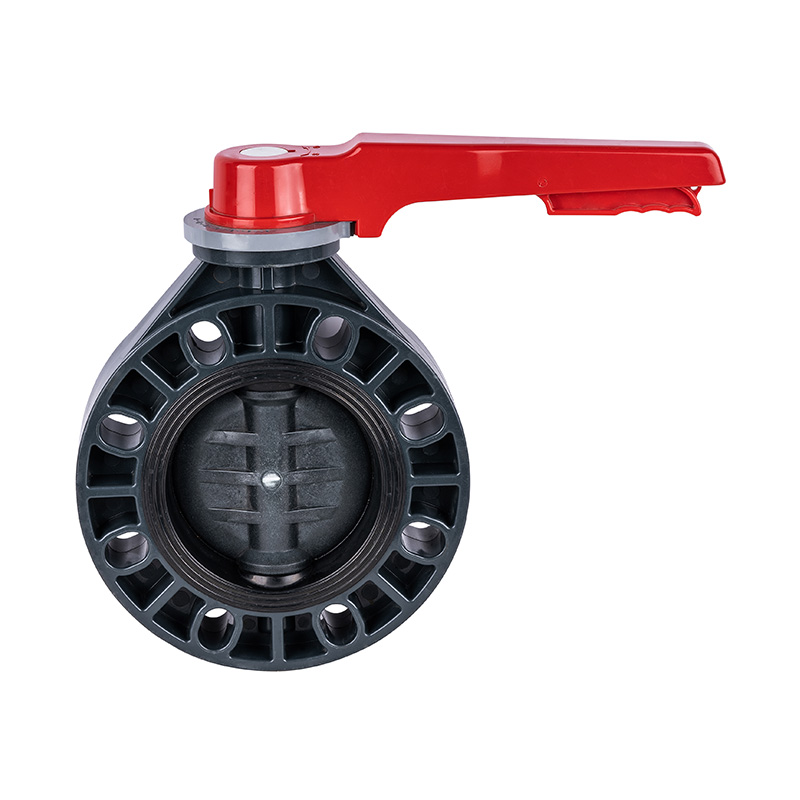

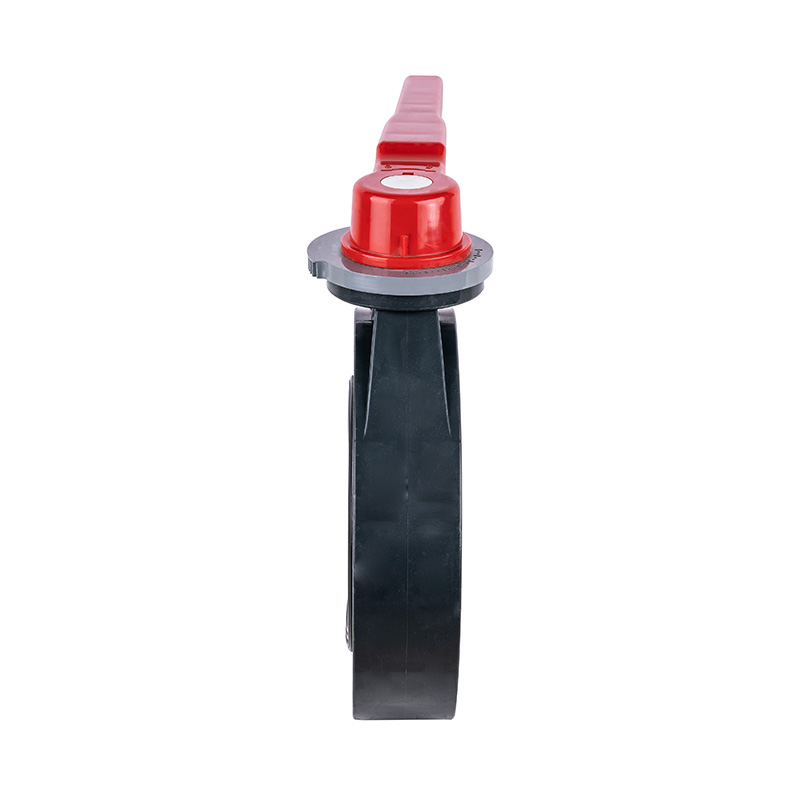

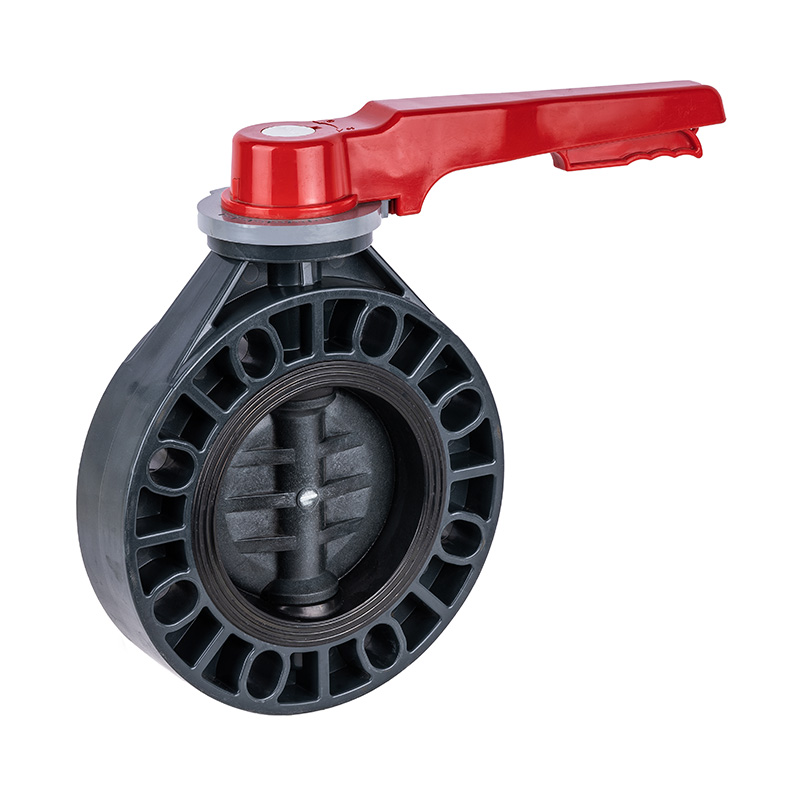

PVC-U D71X-10U leptir ventil s ručkom DN15-200 GB Standard

Novi dolazak PVC-U leptir ventil s ručnom polugom DN15-200 Industrijski meko zabrtvljeni središnji plastični ventil za brtvljenje
Broj modela: DN15-200
Način vožnje: Ručni
Oblik veze: Wafer
Struktura: središnje brtvljenje
Oblik pečata: prisilno zapečaćen
Stablo ventila: obično
Tlačna klasa: 1.0Mpa(10bar)
Radna temperatura: -5~45℃
Materijal brtvene površine: mekano brtvljeno
Primjena: industrijska uporaba, industrijska uporaba vode
Drška: čelik, nehrđajući čelik
Zaštitni znak: KXPV
Specifikacija: DN15-200
Podrijetlo: Ningbo, Zhejiang

Strukturne značajke proizvoda
1. Ventil je malen i lagan, lako se rastavlja i popravlja i može se ugraditi u bilo kojem položaju.
2. Struktura je jednostavna i kompaktna, a radni moment je mali, a rotacija od 90° se brzo otvara.
3. Karakteristike protoka obično su ravne, a izvedba prilagodbe je dobra.
Temperaturno vezan popis aplikacije

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

br.

Ime

Materijal

1

Glava ručke

Materijal legure

2

Šesterokutna matica

Čelik, nehrđajući čelik

3

Ručka

Materijal legure

4

stabljika

Čelik, nehrđajući čelik

5

proljeće

Čelik

6

Podesite ploču za pozicioniranje

Materijal legure

7

Pin

Čelik

8

Šipka za lociranje

Materijal legure

9

Tijelo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Brtvena guma

EPDM,FPM

11

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Detaljni crtež sklopa leptir ventila ručke

Tablica materijala dijela

NE

Naziv dijelova

Materijal

Kol.

1

Ručka

Materijal legure

1

2

Šipka za lociranje

Materijal legure

1

3

Ploča za pozicioniranje

Materijal legure

1

4

Šalica za orahe

FRPP

4

5

Tijelo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Brtvena guma

EPDM, FPM

1

8

stabljika

Čelik, nehrđajući čelik

1

9

Pin

Materijal legure

1

Popis dimenzija

DN (mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
