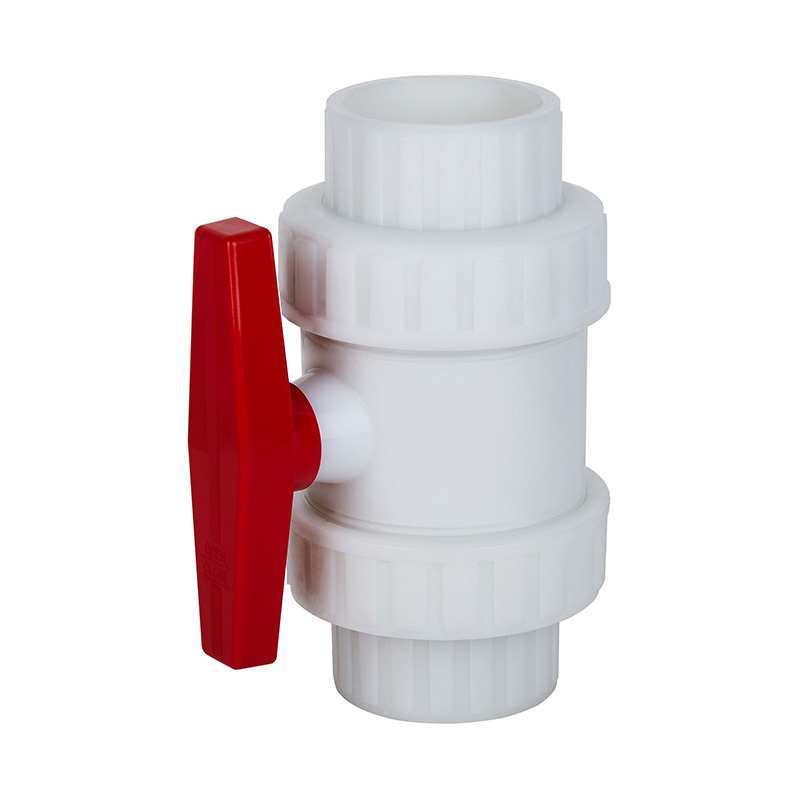

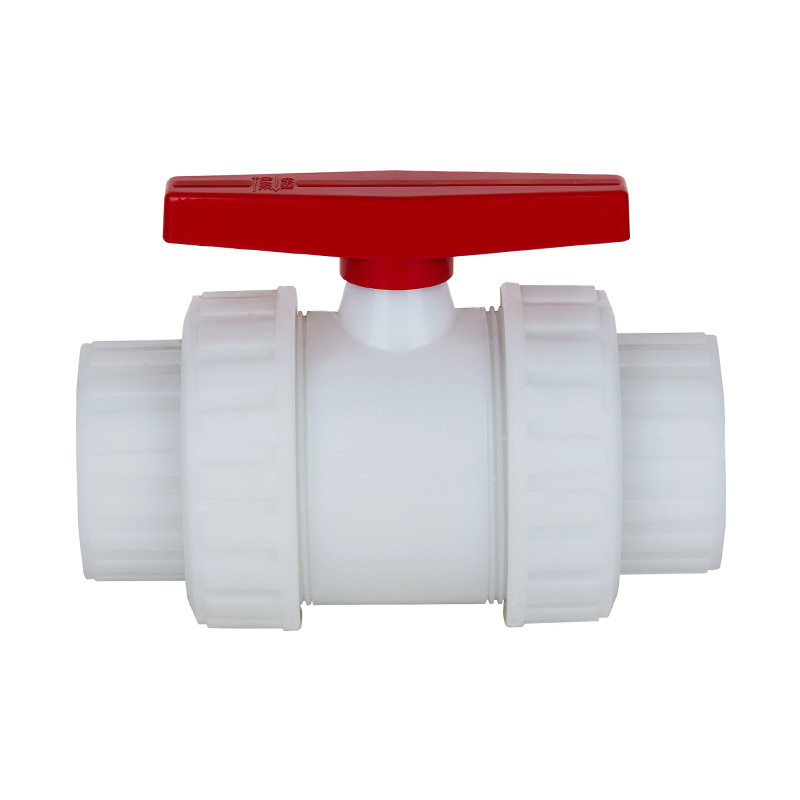

FRPP Q61F-10S kuglasti ventil DN15-100 GB Standard

Zemljano žuti kuglični ventil prilagođene veličine srednje temperature FRPP True Union Socket kuglasti ventil, ručni izdržljivi plastični industrijski ventil za vodu
Broj modela: Q61F-10S
Boja: sivo-crna
Primjena: Općenito
Materijal: Plastika
Temperatura medija: Srednja temperatura
Tlak: Nizak tlak
Napajanje: ručno
Mediji: kiselina
Veličina priključka: DN15-100, 1/2"-4" (20mm-110mm)
Struktura: lopta
Naziv proizvoda: Socket Union kuglasti ventil
Materijal tijela: PPH
Veza: Union
Pakiranje: standardna kartonska kutija
Standard dizajna: ISO standard
Materijal brtve: PTFE brtva
Vrijeme isporuke: 7 dana
MOQ: 1 komad

Tlačna klasa: 1.0Mpa(10bar)

Strukturne značajke proizvoda

1. PTFE sjedište kuglastog ventila s dvostrukom spojnicom može se čvrsto namjestiti.
2. Dvostruki O-prstenovi pružaju dvostruku zaštitu od curenja.
3. Izuzetan izgled, glatka površina, fina obrada, puni dizajn.

Temperaturno vezan popis aplikacije

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tablica materijala dijela

Detaljni crtež sklopa kuglastog ventila s utičnicom

br. Ime Materijal
1 Ručka Materijal legure
2 Brtveni prsten EPDM,FPM
3 stabljika FRPP,PVDF,PVC-U,PVC-C,PPH
4 Lopta FRPP,PVDF,PVC-U,PVC-C,PPH
5 Brtveni prsten EPDM,FPM
6 Socket spajanje FRPP,PVDF,PVC-U,PVC-C,PPH
7 Pričvrsna matica FRPP,PVDF,PVC-U,PVC-C,PPH
8 Seal sjedište FRPP,PVDF,PVC-U,PVC-C,PPH
9 Zatvorena lopta PTFE
10 Tijelo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Brtveni prsten EPDM,FPM
12 Brtveni prsten EPDM,FPM

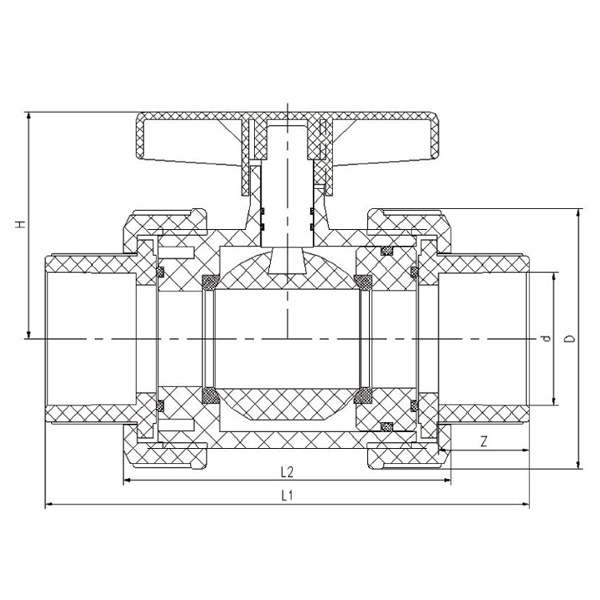

Popis dimenzija

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
