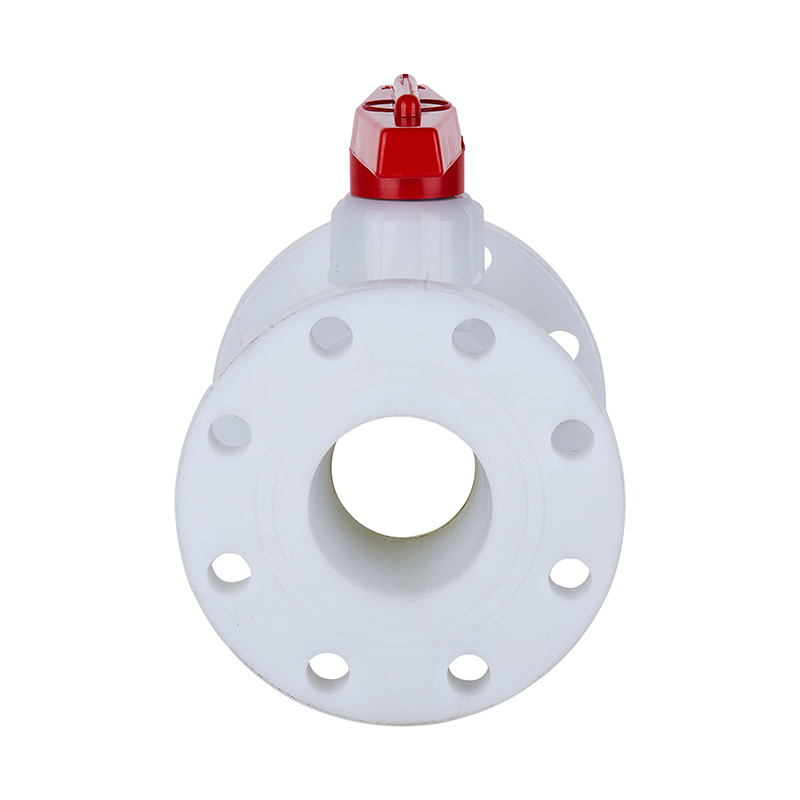

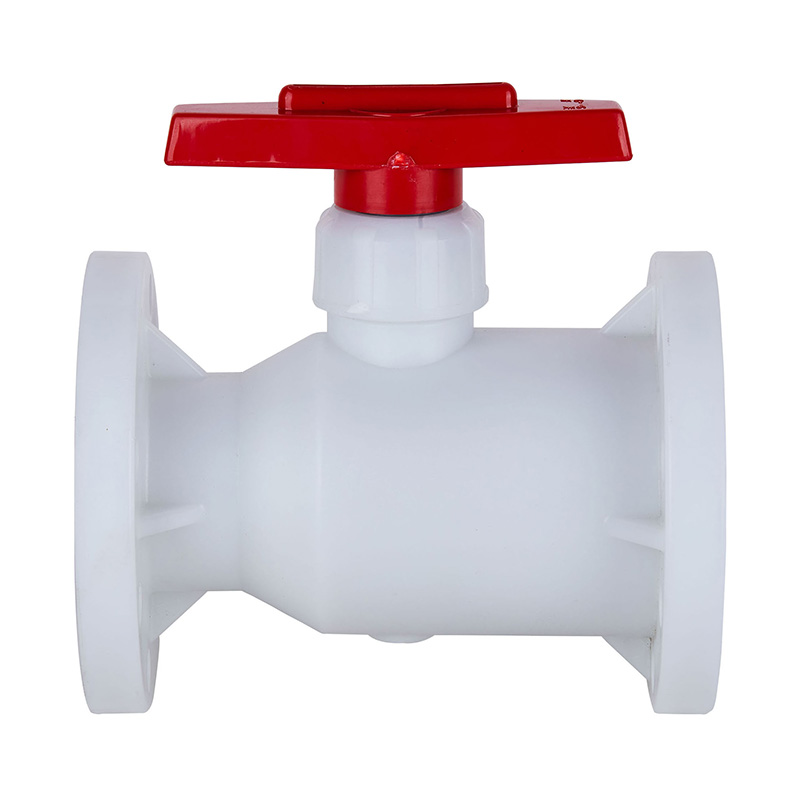

FRPP Q41F-10S Ventil s prirubnicom DN15-300 1/2"-12" ANSI standard

FRPP/RPP kućište DN15–DN100 kuglasti ventil Ravni visokotemperaturni fiksni kuglasti ventil s prirubnicom za industrijsku vodu ANSI standard
Model: Q41F-10S
Materijal: Plastika
Vrsta priključka: prirubnica
Način rada: Ručni
Nazivni tlak: 10 kg
Kanal protoka: Ravni tip
Struktura: Fiksni kuglasti ventil
Funkcija: premosni ventil
Temperatura: Visoka temperatura
Primjena: industrijska uporaba, uporaba za obradu vode
Specifikacija: DN15–DN100
Podrijetlo: Zhejiang, Ningbo
HS oznaka: 8481804090

Tlačna klasa: 1.0Mpa(10bar)

Strukturne značajke proizvoda

1. Kuglasti ventili serije inženjerske plastike izrađeni su od termoplastičnih materijala otpornih na koroziju kao što su FRPP, PVDF, PVC-C, PVC-U i PPH, formirani jednokratnim injekcijskim prešanjem, pružajući jaku otpornost na koroziju.
2. Pouzdano brtvljenje s malim radnim momentom.
3. Nizak otpor tekućine i brzo otvaranje i zatvaranje.
4. Jednostavna struktura atraktivnog izgleda.

Temperaturno vezan popis aplikacije

Materijal Srednja temperatura℃ Materijal Srednja temperatura℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

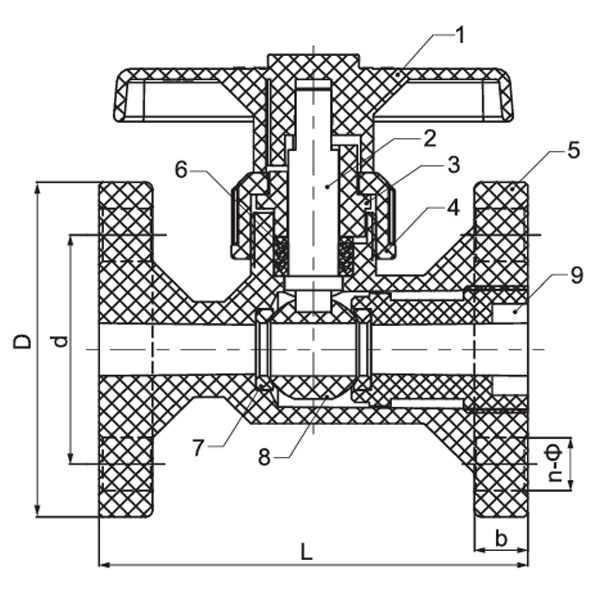

Tablica materijala dijela

br. Ime Materijal Kol.
1 Ručka Materijal legure 1
2 stabljika PVC-C,PVC-U,PVDF,PPH,FRPP 1
3 Unutarnji čep PVC-C-C,PVC-U,PVDF,PVC-C-C,PVC-C 1
4 Pričvrsna matica PVC-C,PVC-U,PVDF,PPH,FRPP 1
5 Tijelo PVC-C,PVC-U,PVDF,PPH,FRPP 1
6 Sten pečat PTFE 4/5
7 Sten pečat PTFE 2
8 Lopta PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Seal sjedište PVC-C,PVC-U,PVDF,PPH,FRPP 1

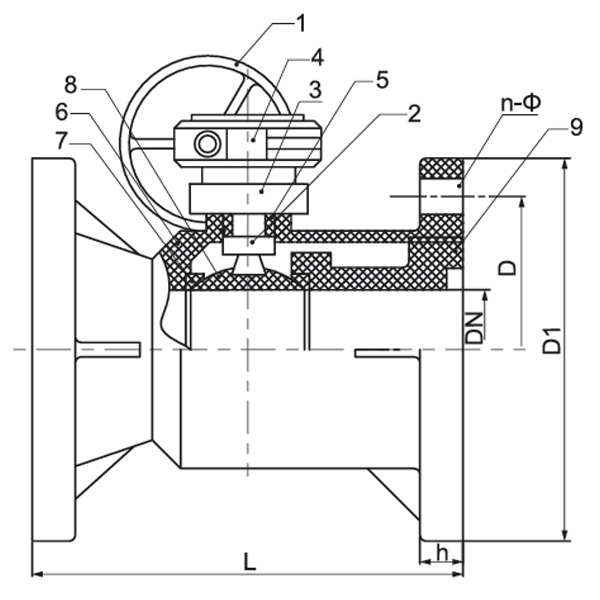

br. Ime Materijal Kol.
1 Kotač lijevanog željeza 1
2 stabljika (FRPP,FRPP,PVDF,FRPP,FRPP) Željezo 1
3 Unutarnji čep (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Pužni prijenosnik lijevanog željeza 1
5 Brtveni prsten PTFE 1
6 Tijelo PVC-C,PVC-U,PVDF,PPH,FRPP 4/5
7 Brtveni prsten PTFE 2
8 Lopta PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Seal sjedište PVC-C,PVC-U,PVDF,PPH,FRPP 1

Popis dimenzija

Specifikacija d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-F
(mm)
2"(50) 121 160 185 22 4-Φ19
4"(100) 191 215 285 25 8-Φ19
5" (125) 216 245 357 31 8-Φ22
6" (150) 241 280 410 30 8-Φ23

Specifikacija d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-F
(mm)
8" (200) 299 335 400 35 8-Φ23
10" (250) 362 406 450 38 12-Φ25
